Pure Black P67 Hydra – Sapphire с добър старт при платформата Intel

В раздел: Ревюта, Ревюта, статии и ръководства от на 13.04.2011,
Страница от ревюто: 1 2 3 4 5 6

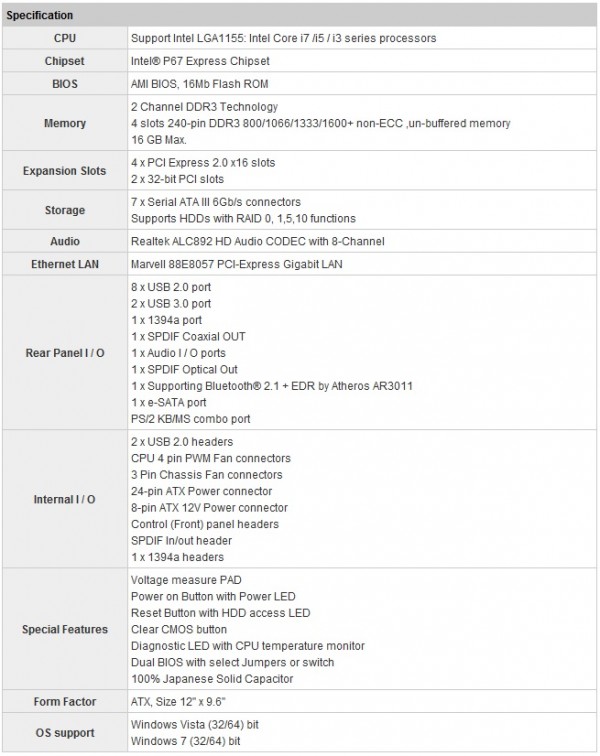

Sapphire Pure Black P67 Hydra, както и всяко друго уважаващо себе си дъно, базирано на платформата LGA1155,  поддържа цялата гама процесори Sandy Bridge. Заводският моделен номер е PB-CI7S42P67, но в материала няма да ви занимавам с този причудлив подбор на букви и цифри, ами ще става дума за Pure Black P67 Hydra. По-подробно казано, това са нейните спецификации:

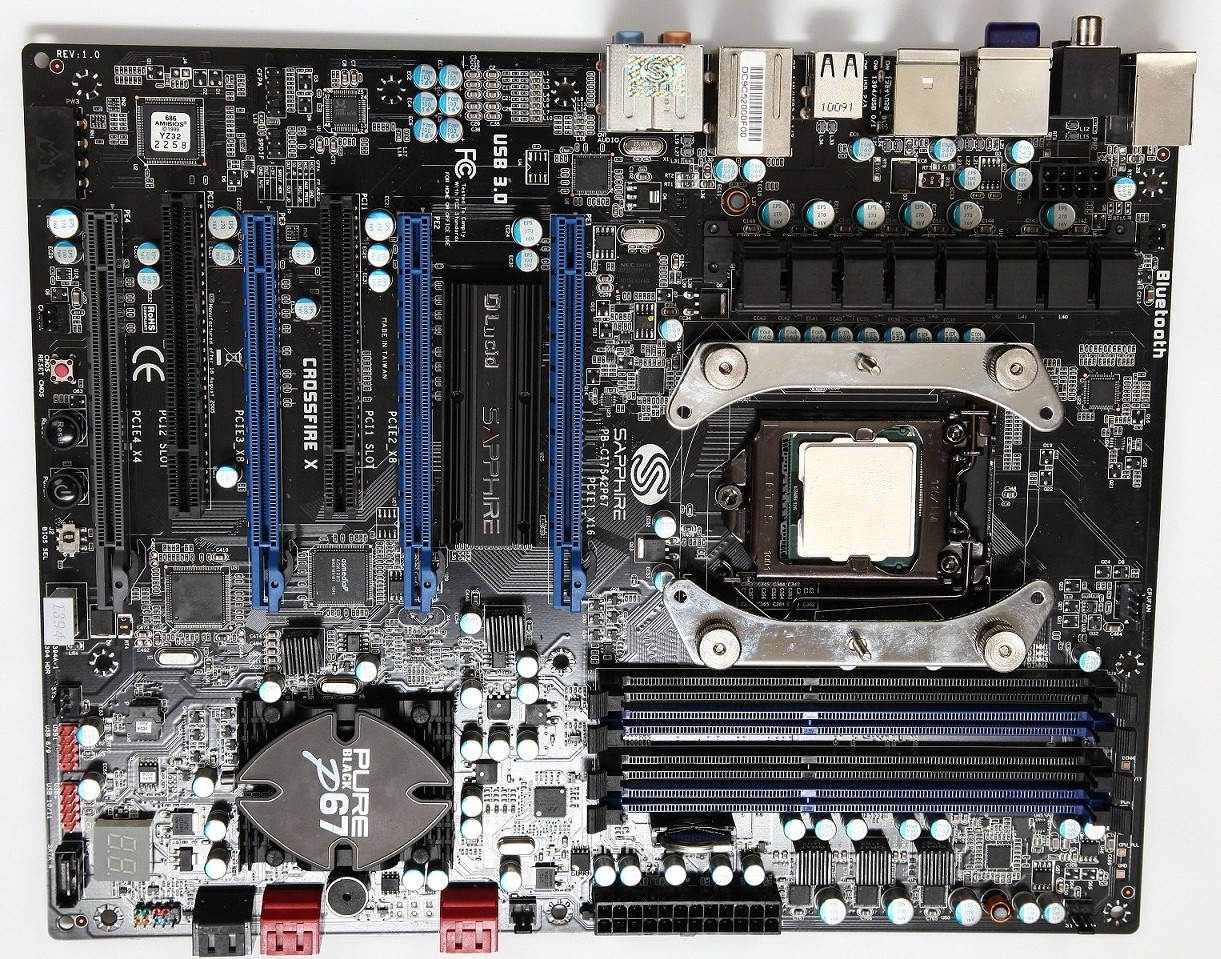

Както добре се вижда, говорим за една дънна платка с ATX фирмат и съвсем не лоши възможности за образуването на една много сериозна компютърна конфигурация. Получавате поддръжка на всички процесори от фамилия Sandy Bridge, четири PCIe x16 (физически) слота, до 16 GB памет DDR3, 8-“фазно” висококачествено захранване към процесора и 3-“фази” към паметта, използване на само плътни алуминиеви кондензатори, поддръжка на LucidLogix Hydra, SATA 6 GBps, USB3.0, GBit LAN, Bluetooth 2.1, DUAL BIOS, Firewire 1394a. Общо взето (почти) всичко, което бихте искали за вашата нова геймърска система, работна станция или мултимедийна машина от висок клас.

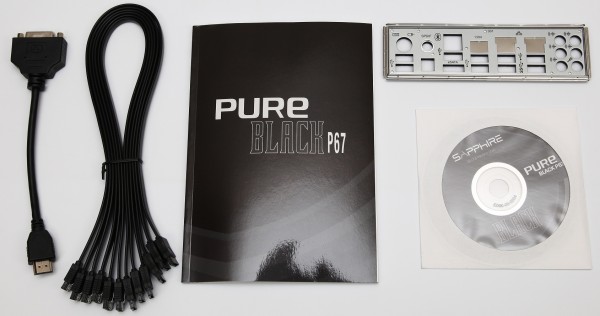

Освен дънната платка, в кутията на Pure Black P67 Hydra има следната окомплектовка:

Някои биха казали, че това е доста “постно” представяне, но реално освен 6-те кабела SATA, нямате кой знае каква нужда от други “джаджи”. Дежурните ръководство за потребителя и диск с драйвери и служебни програми са налице. Една разширителна планка за USB може би е очаквана за такъв клас дънна платка, но като видите, че на задния панел на дъното имате общо порта 10 USB, вероятно и това няма да ви трябва. Интерес прави наличието на конвертор HDMI-to-DVI, което в предвид невъзможността да използвате вграденото видео в чипа, създава у човек доста въпросителни.

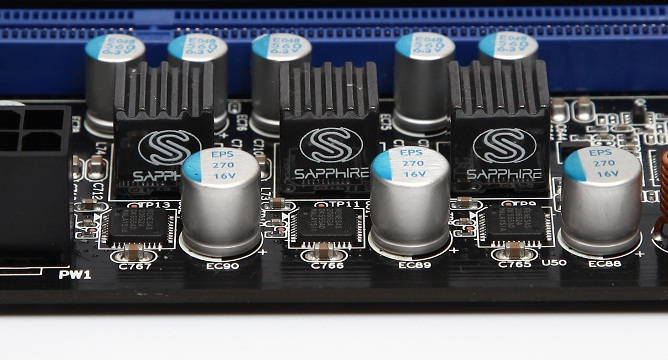

Споменатото 8-фазно захранване към процесора е в конфигурация “6+2”, а що се отнася до паметта, там имаме 3-“фази”. Тук главна роля играят Sapphire Black Ferrite chokes (по цялата платка), а за да няма обърквания за какво става дума, от Sapphire са ги маркирали:

По време на тестовете за овърклок на процесора, цялата “инсталация” по захранването на процесора се представи доста добре, като подаваното напрежение бе стабилно. Същото можем да кажем и за Vmem, което макар също да даваше отклонения от заявената стойност (1.56V стабилни при 1.58V зададени в BIOS), поддържането на стабилно напрежение бе налице.

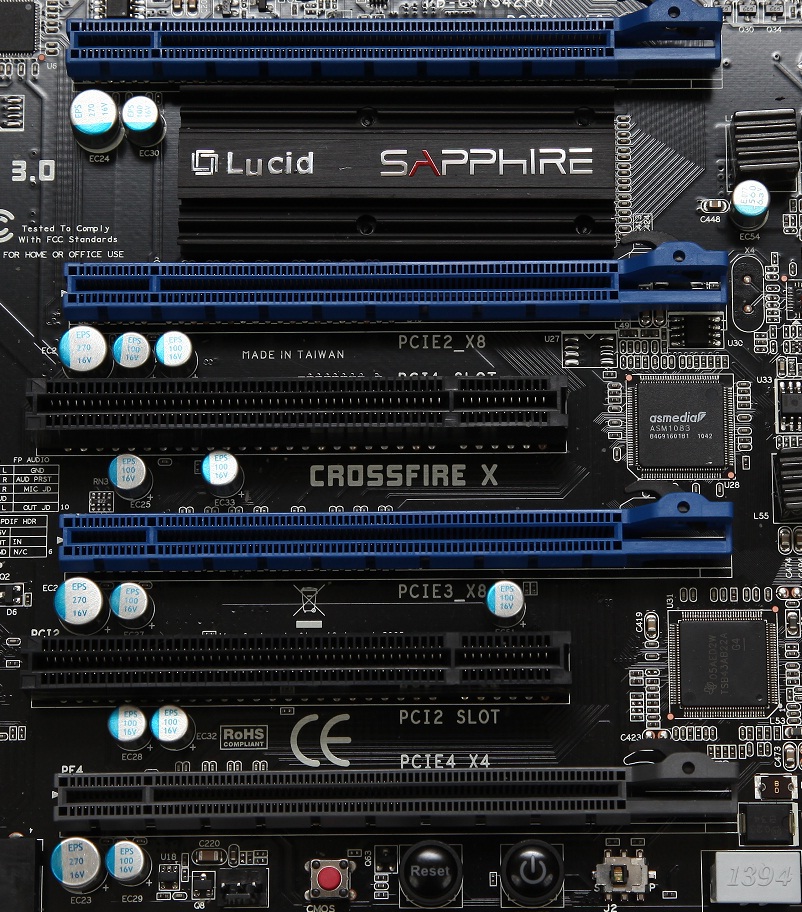

Споменахме вече наличието на четири физически слота PCIe x16. Реално, електрическите им възможности при максимално натоварване на слотовете е х8 + х8 + х4 + х4, но при непълно използване, всеки един от двата средни може да работи при PCIe x8, първият (най-близкия до процесора) е х16, докато последният слот е PCI x4. До последният слот се виждат и бутоните за PowerON и Reset, както и бутоните за Clear CMOS и превключване между основния и резервния BIOS-и:

 Основният BIOS се намира на цокъл, докато допълнителният е запоен на дъното и него логично не можете да презапишете. Това ви дава 100% сигурност по време на ъпдейт на BIOS-а, като възможност за грешки няма. Освен за Reset на системата, бутона с този надпис върху себе си служи и за HDD Led. И той, и бутона PowerON светят в червено, като ще ви трябват няколко минути за да възприемете примигващият Reset за източник на информация по активността на HDD/SSD.

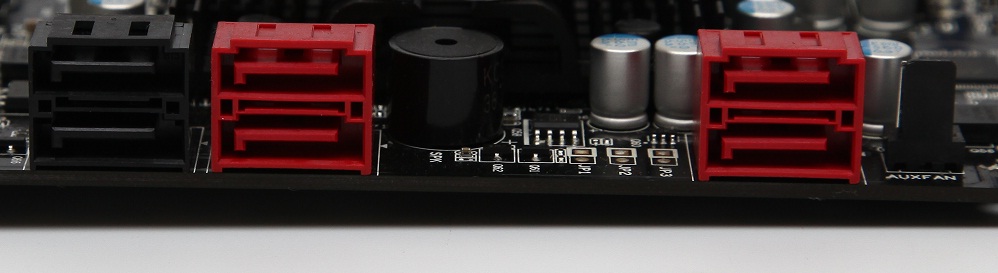

Като споменахме HDD и SSD, дънната платка предлага общо осем конектора SATA:

На снимката виждате 6 от наличните 8 конектора. Четирите червени предполагам се досещате, че показват къде е поддръжката на SATA 6 GBps. Два от тях се управляват от чипсета, а другите два от интегрираният на платката контролер Marvell 88SE9128. За SATA 3 GBps останат визуализираните два черни конектора, плюс трети малко по-встрани от тях, притежаващ вертикално разположение. Последният SATA е всъщност eSATA и е позициониран на задният панел на платката.

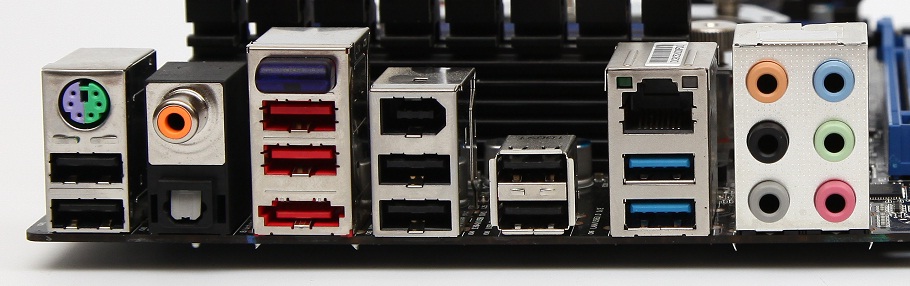

А ето го и самият заден панел на Pure Black P67 Hydra. От Sapphire са решили да запазят съвместимост с PS/2, като конектора е “комбиниран” т.е. можете да сложите или клавиатура, или мишка. Наличните конектори за USB 2.0 са 8, а останалите два са USB 3.0 (син цвят). Тук е и конектора eSATA, както и GBit LAN. Общо шест аналогови изхода за свързване на говорители или микрофон, както и два цифрови. Наличният кодек ALC892 се справя доста добре с възпроизвеждането, но не очаквайте прекалено много от него. Не на последно място трябва да отбележим наличието на интегрирана поддръжка на Bluetooth 2.1.

Kато дънна платка, насочена към ентусиастите (ако не вярвате, обърнете внимание до какви нива можете да повишите напреженията в BIOS), Pure Black P67 Hydra има още едно интересно допълнение към възможностите й:

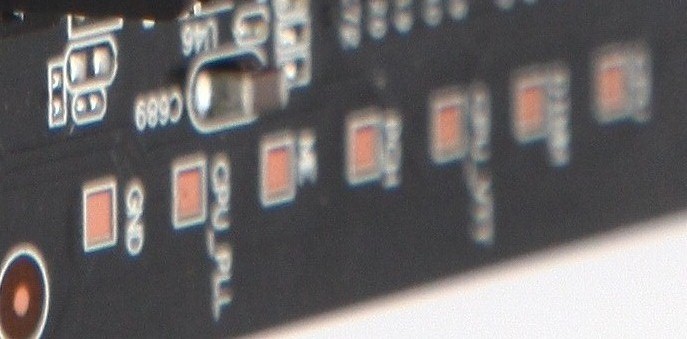

По желание на клиента можете да си мерите с мултицет реалните и моментни стойности на различни напрежения. Имате дори добавена точка за “маса”. Сега нека погледнем какво има в BIOS-а на платката.
