Arctic Accelero Xtreme IV

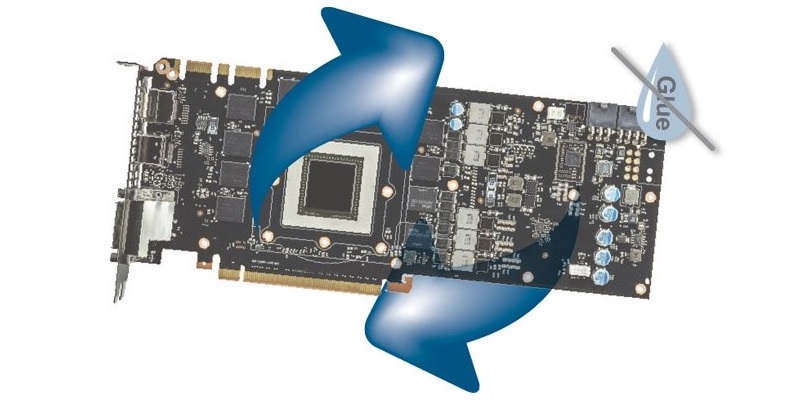

В раздел: Ревюта, Ревюта, статии и ръководства от Тодор Богданов (mollov) на 27.10.2014,В своята същност инсталацията на този графичен охладител не представлява сериозна задача, не и докато не се зачетете какво точно се иска от вас. От предната страна на платката вече няма кой знае какво да се постави – там се намира само основния охладител, който контактува с GPU-то и това е всичко. Няма вече лепене на радиатори върху VRM и BGA, което донякъде е приятна новина за доста от потребителите, които не се чувстваха уверени при лепенето на малките радиатори върху дребните VRM елементи на повечето платки. И ако това вече не е проблем, нещо ново е…
Цялата занимавка вече се премества към задната част на PCB-то на графичния ускорител. Макар дори на нас първоначално да ни се струваше наистина странна идея, всички важни елементи по VRM и самата графична памет ще се охлаждат чрез самото PCB и от към гърба на видеокартата. Това автоматично означава, че от към лицевата страна на платката няма да има нищо, което да спомага за охлаждането на споменатите елементи, освен може би донякъде създаденият от трите вентилатора въздушен поток. Той обаче едва ли може да се възприеме сериозно като охлаждащ “агент”, така че всичко ще зависи от радиатора, поставен на гърба на платката. Радиатора вече го видяхме на предишната страница, поради което го оставяме настрани и започваме със самата инсталация.

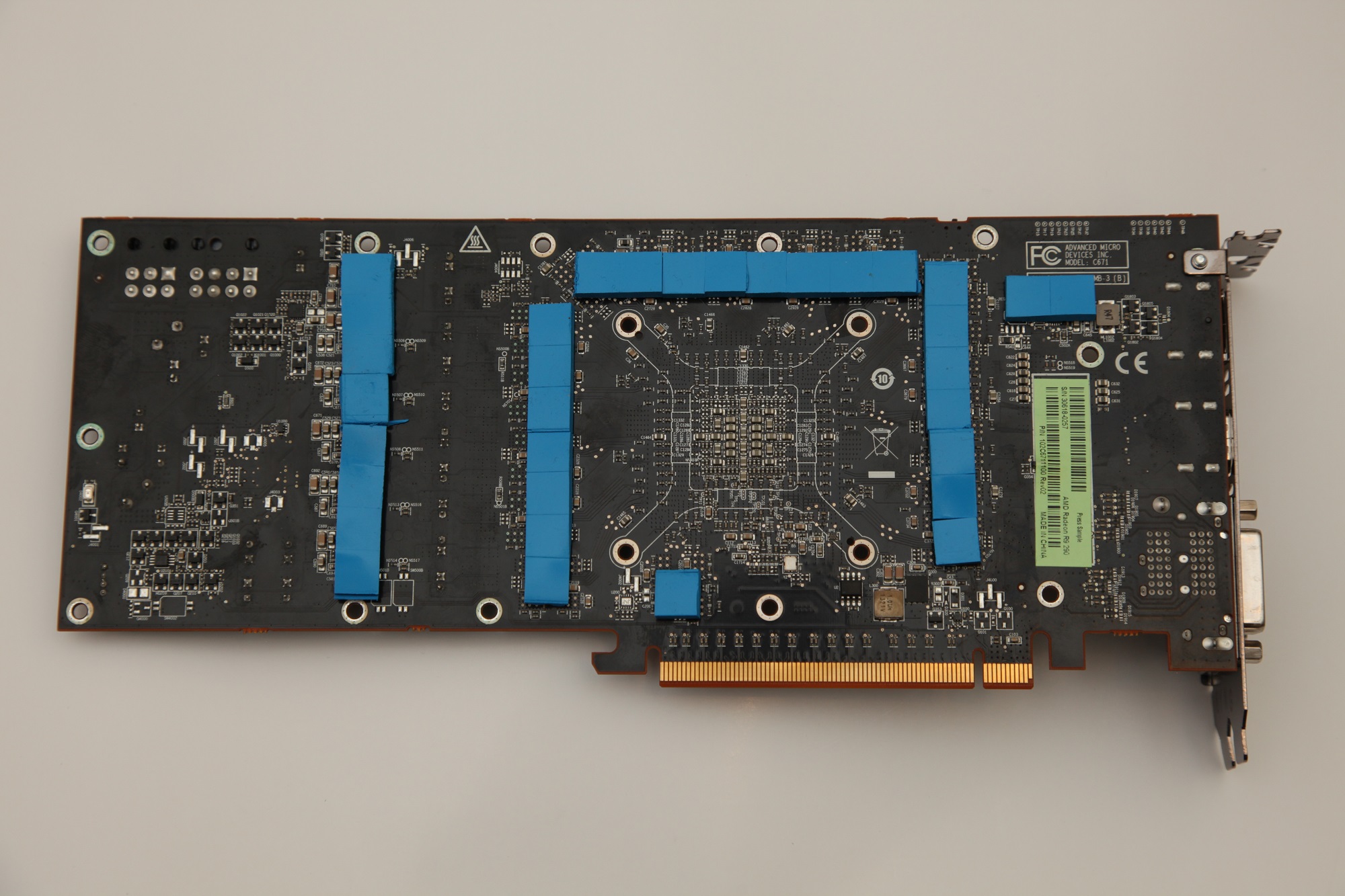

Първото нещо, което трябва да се направи е преценка на това кои елементи подлежат на активно охлаждане и къде точно се намират те от предната страна на платката. Това трябва да се направи доста прецизно, иначе има вероятност да получите високи (или дори неприемливи) температури под товар особено на VRM елементите. Графичната памет не е толкова претенциозна на тема прецизност, така че при нея се допускат и отклонения, но що се отнася до VRM, там трябва наистина да сте прецизни. От това ще зависи правилното поставяне на сините термоподложки, които ще са единственият контакт между големият радиатор и PCB-то.

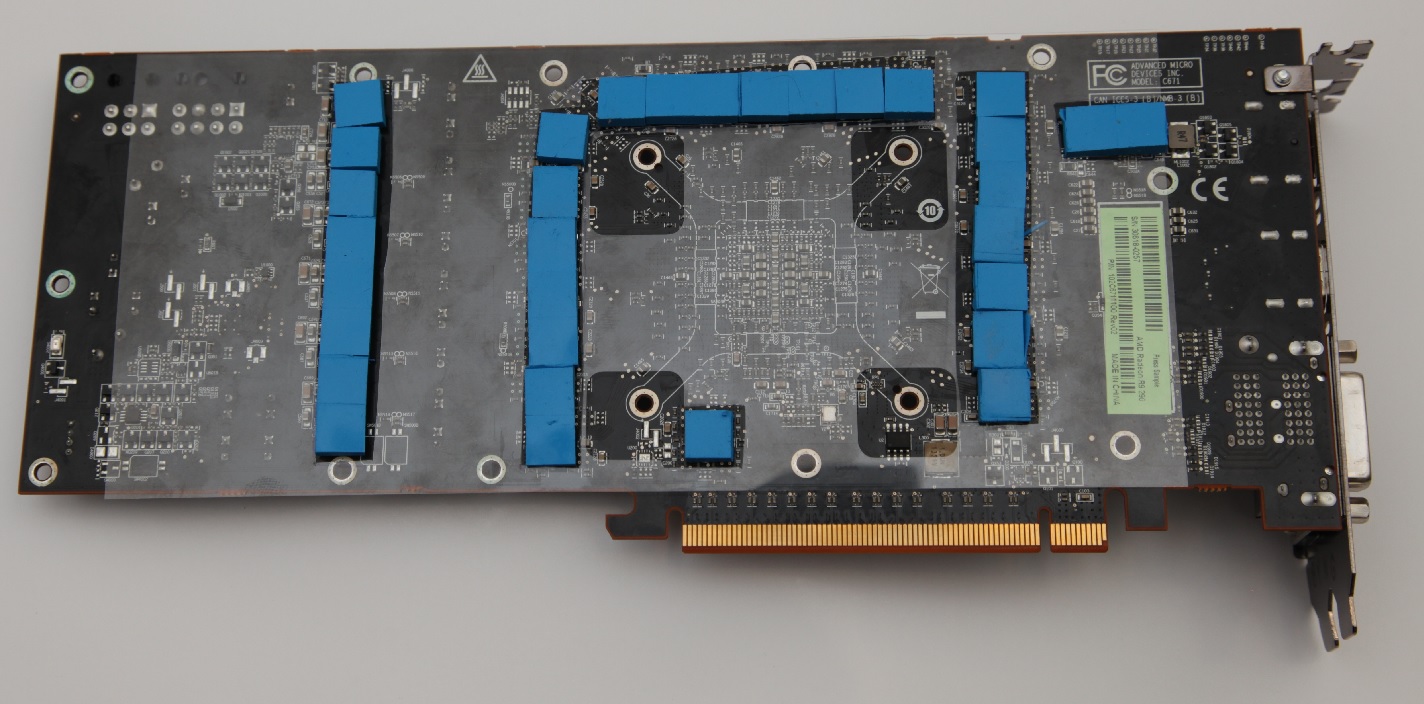

След като сте определили правилните места на термоподложките идва момента с изрязването на изолационния лист, който да се постави между радиатора и PCB-то. Така от Arctic ви подсигуряват срещу евентуален допир между радиатора и контактни части по задната част на PCB, което да доведе до евентуално “късо съединение”. Изрязването на изолацията също трябва да се направи прецизно за да сте сигурни, че тя ще покрива цялата повърхност от платката, над която ще се намира радиатора. Самото изрязване е добре да се случи след предварително замерване за най-доброто положение на изолацията върху платката, след което се маркират местата, където се намират сините термоподложки. Имайте предвид, че термоподложките са доста лепкави и ако допрете изолационния лист до подложките без дори да се усетите може да ги “налепите” върху листа. Изолацията трябва да пасва много добре по дължина на PCB-то, без да стърчи под долната линия (и даже да покрива PCIe конектра) и без да излиза над горната линия на платката. Общо взето както вече стана дума си иска известна доза прецизност.
Приемаме, че термоподложите са поставени и изолацията е изрязана. Сега е време да поставите основния охладител под платката, да сложите платката върху него и накрая да сложите задният радиатор върху всичко казано досега. Получава се един “сандвич”, който представлява завършен вариант на това, което трябва да получите като конструкция на охладителя. Не бързайте да започвате със завинтване на четирите основни винта, а първо проверете дали изолацията се намира точно между радиатора и PCB-то и няма места, където да е налице възможност за допир между радиатора и самата платка. Това със сигурност ще сте го избегнали ако сте внимавали при напасването между изолацията и платката, когато сте замервали за позиционирането й.

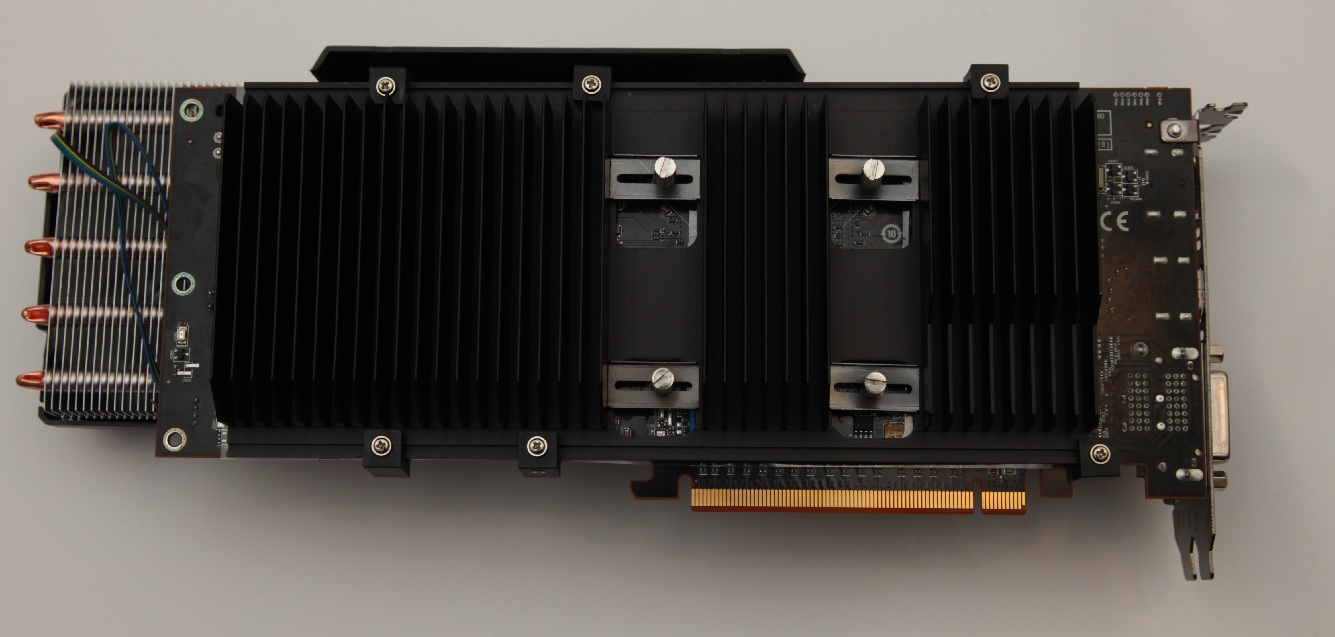

След като всичко е добре напаснато е ред да поставите четирите планки, които ще спомогнат за затягане на винтовете и се преминава към самото стягане. Най-добре е това да стане “на кръст”, като всеки винт се завива по максимум 2 оборота. След стягането на всички четири винта процедурата по инсталация е почти завършена. Казвам почти, защото остана само да се добавят стягащите скоби.

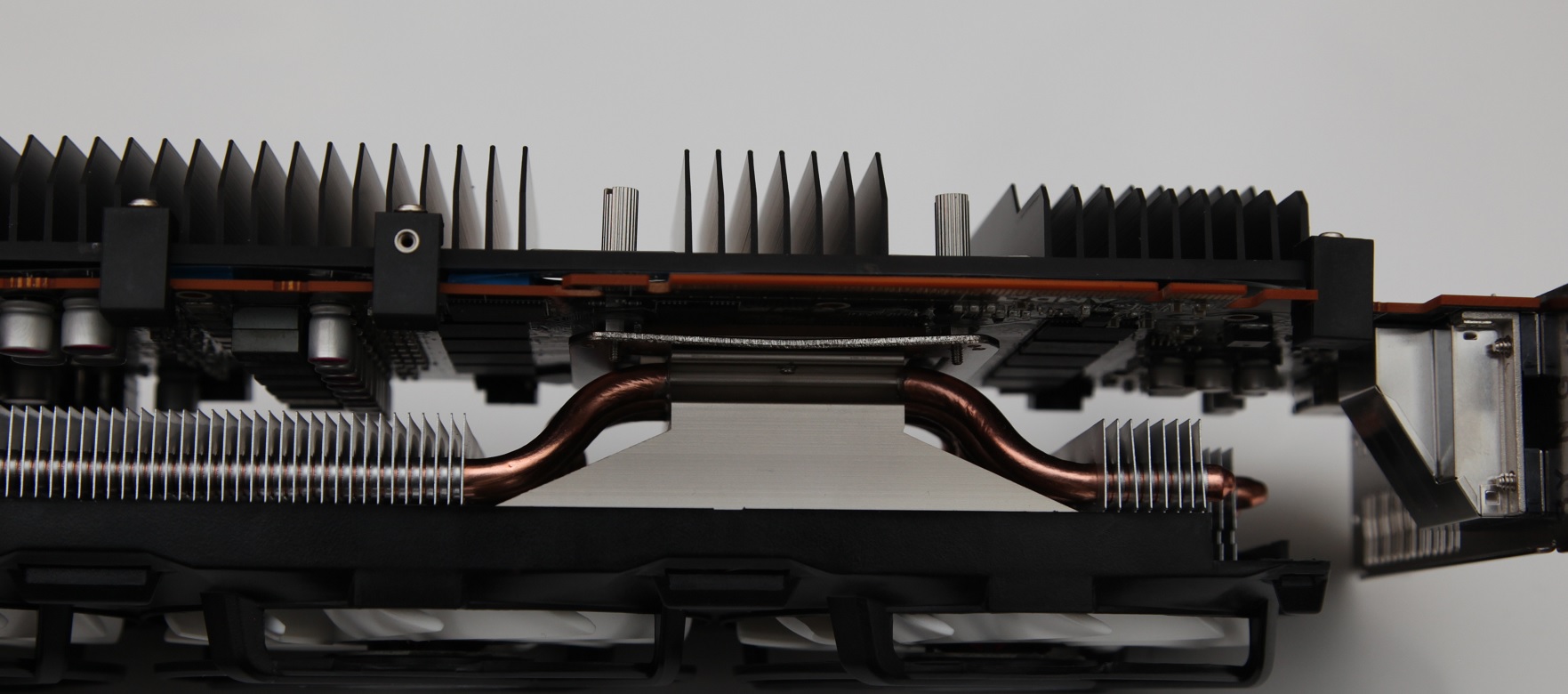

Поради факта, че задния радиатор не бива стегнат към платката посредством винтове е нужно той да бъде максимално прихванат, за да се получи най-ефективното и равномерно притискане към PCB. Това се случва чрез пристягащите скоби, които са общо шест на брой. Добре е предварително да прецените кои са най-добрите места за поставяне на тези скоби (предвид наличието на BGA чипове, различни SMD елементи и т.н. по различни места върху PCB), като да съчетаете това със самото позициониране на изолацията и самият заден радиатор. На по-горната снимка се вижда как скобата долу в дясно едвам-едвам се хваща към радиатора, което щеше да се случи доста по-добре ако радиатора бе с няколко милиметра по-вдясно. Директното му преместване в случая може да се окаже проблем, защото изолацията под него няма как да бъде позиционирана отново заради специфичното й изрязване. Имайте предвид подобни проблемни моменти и преценявайте позиционирането на всички елементи на Accelero Xtreme IV преди да пристъпите към рязане на изолацията.

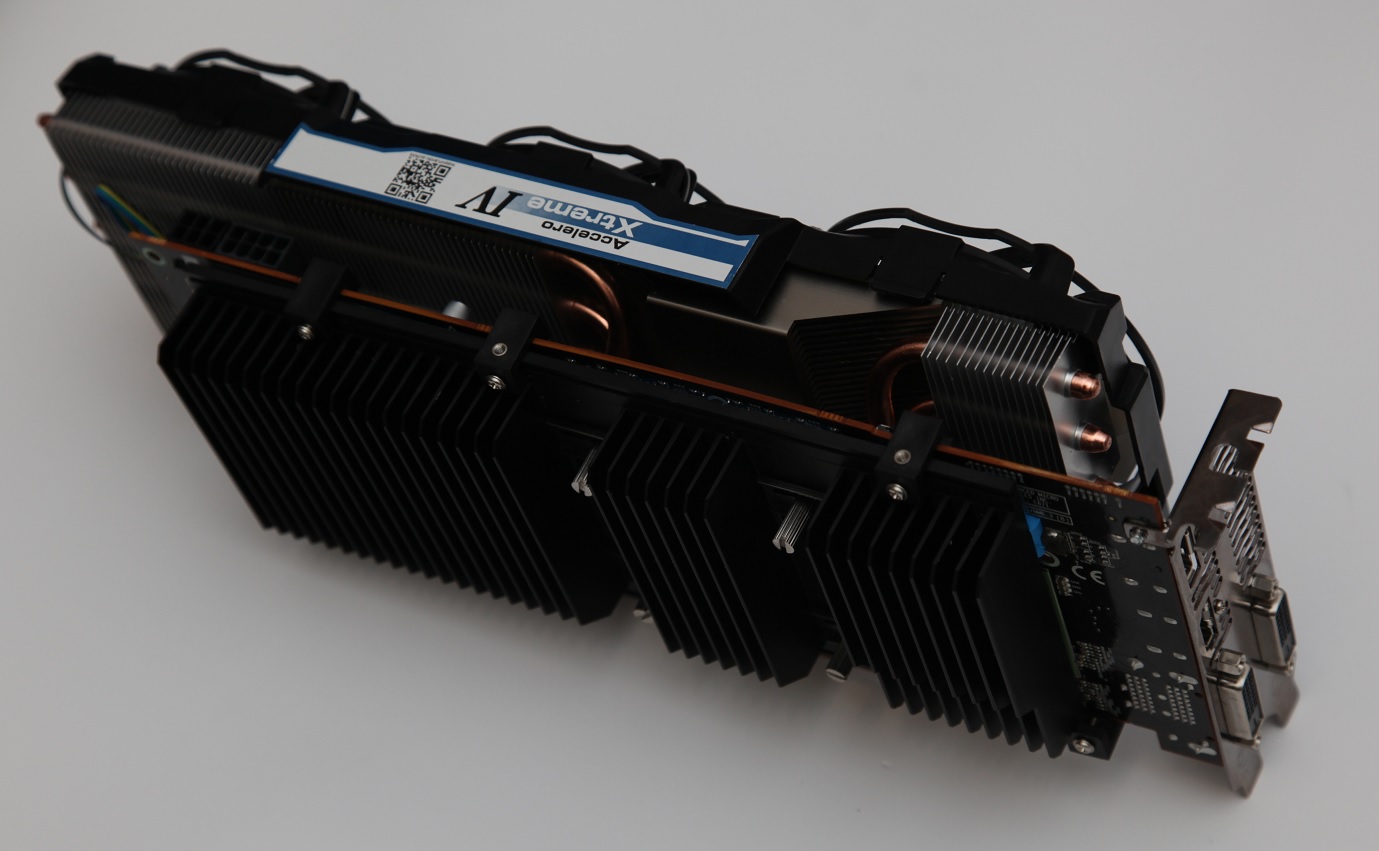

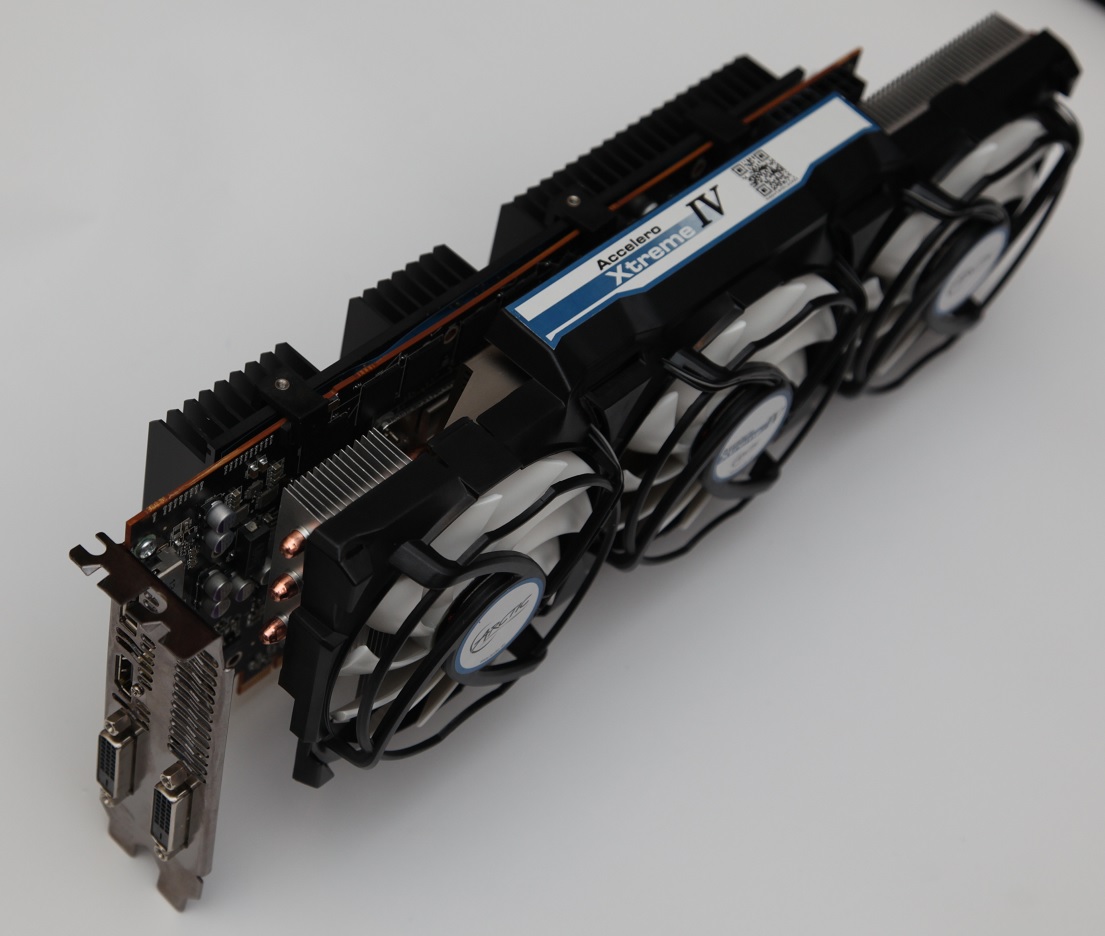

След като всичко вече е на място, добре стегнато и е направена визуална инспекция (която не е показала нуждата от промени по инсталацията) е време да видим какво може да ни предложи Accelero Xtreme IV, когато става дума за адекватното и тихо охлаждане на графичен ускорител като Radeon R9 290X.
