Arctic Accelero Xtreme IV
В раздел: Ревюта, Ревюта, статии и ръководства от Тодор Богданов (mollov) на 27.10.2014,Появата на Accelero Xtreme IV стана по време, когато референтните модели Radeon R9 290/X не бяха така конкурирани от нереферентни модификации със съответният охладител (Tri-X, Strix, PCS+ и прочие, и прочие). По това време феновете на AMD изпитваха крещяща нужда от подмяната на стандартния охладител на споменатите карти с ядро Hawaii поради две причини – високите работни температури на ядрото и нивото на шум, което се създаваше от референтния охладител. Появата на Xtreme IV зарадва доста фенове, но в същото време ги накара да се замислят дали могат да вярват на промяната, която Arctic бяха направили по своят охладител. За каква промяна говорим…?
Още от времето на Accelero Xtreme Plus компанията Arctic използваше комбинацията от основен радиаторен блок с три вентилатора, която да се грижи предимно и само за охлаждането на графичното ядро, като останалите елементи като BGA паметта и VRM елементите се охлаждаха от допълнителни радиатори, залепени към съответните чипове посредством термолепило. Първоначално се използваше еднокомпонентно термо лепило, наречено G1, а в последствие се появи и двукомпонентното решение, което определено не се възприе добре от широката публика. В последствие от Arctic върнаха G1 в употреба, но изглежда компанията вече работеше по създаването на по-различен тип решение за охлаждане на така важните елементи VRM и чипове памет BGA. Така с появата на Xtreme IV се появи и промяната…

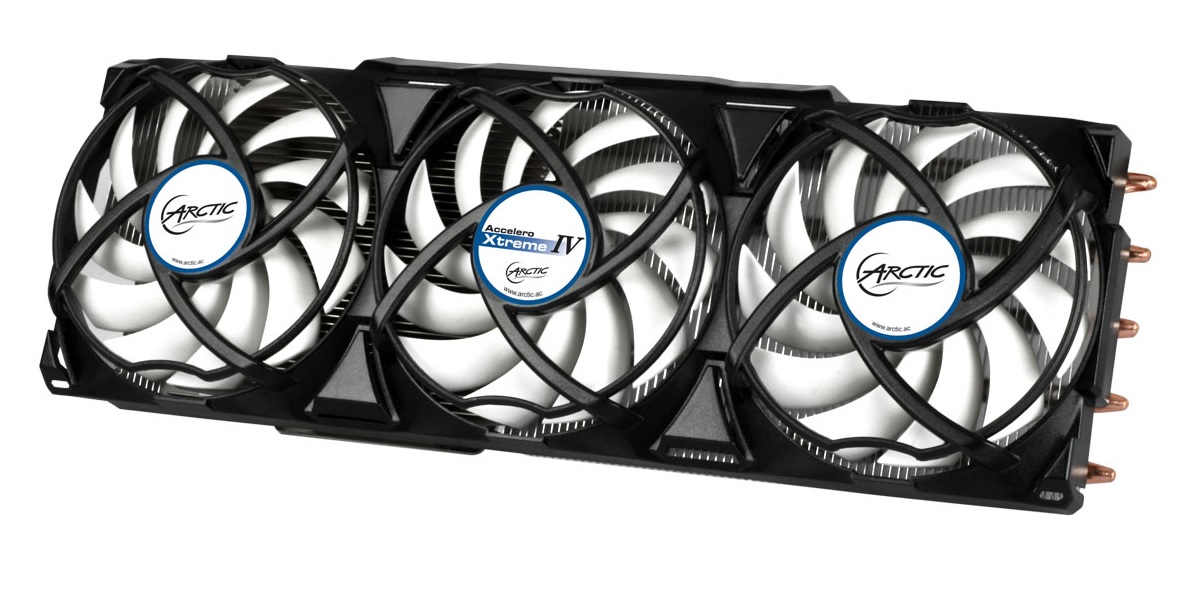

Това е охладителя Accelero Xtreme IV… да, така е, той продължава да изглежда така, като изглеждаше и Xtreme Plus, че дори и Xtreme III. Всъщност налице е малка промяна спрямо Xtreme Plus, която обаче е налична още от Xtreme III – долната част на малкият радиатор в предната част на охладителя вече е “подрязан” така, че да не опира в DVI конекторите при някои платки. Но няма да се занимаваме с това, ами ще обърнем внимание на нещото, което вече може да се нарече голямата промяна:

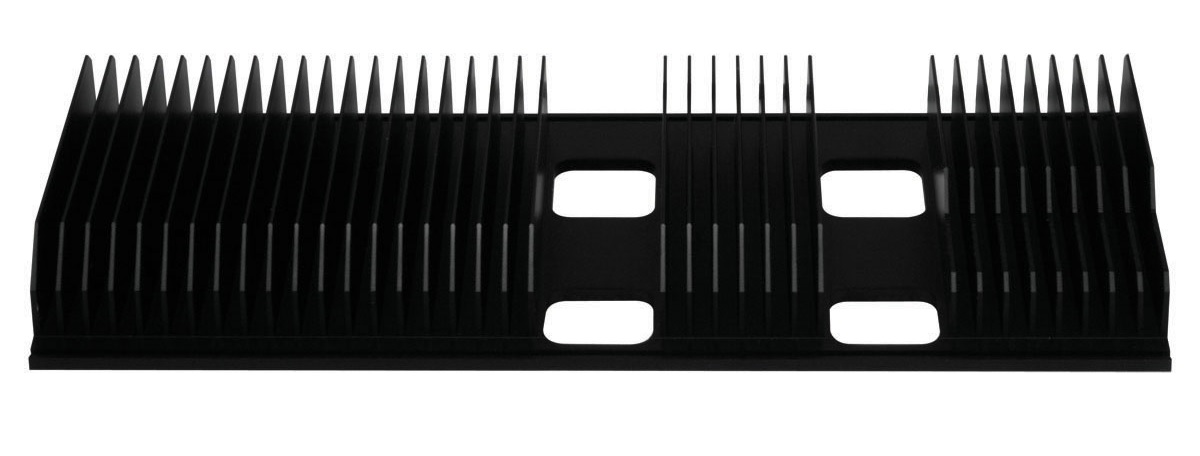

Този радиатор е предназначен да охлажда BGA паметта, както и VRM елементите на ядрото и паметта. Универсалността му е пълна т.е. може да бъде поставен на всяка графична карта. Предвид големината му вероятно се досещате, че той не може да бъде поставен на предната страна на видеокартата. Единственото място, където той може да бъде поставен е на задната страна на PCB-то. Това може да доведе до неприятна несъвместимост при желанието ви да поставите графичната карта в първият PCIe x16 слот на дънната платка, като при някои известни модели дънни платки със сигурност налице ще е проблем. Предполагам някои от вас са изпаднали в размишление как точно ще се получи охлаждането на подобни елементи каквито са горещите VRM чипове на графични ускорители като Radeon R9 290/X, но от Arctic ни предлагат именно такова решение. На следващата страница ще обърнем внимание именно на начина, по който се извършва инсталацията, а сега ще погледнем какви са основните характеристики на Accelero Xtreme IV.
- Размери – 288 x 104 x 54 mm
- Вентилатори – 3 броя, 92мм
- Брой топлинни тръби – 5, ф6
- Оребряване на радиатора – 83 броя “ребра”.
- Диапазон на RPM на вентилаторите – 900 RPM – 2000 RPM
- Въздушен поток – 81 CFM (при 2000 RPM)
- Охлаждащи възможности – 300 W

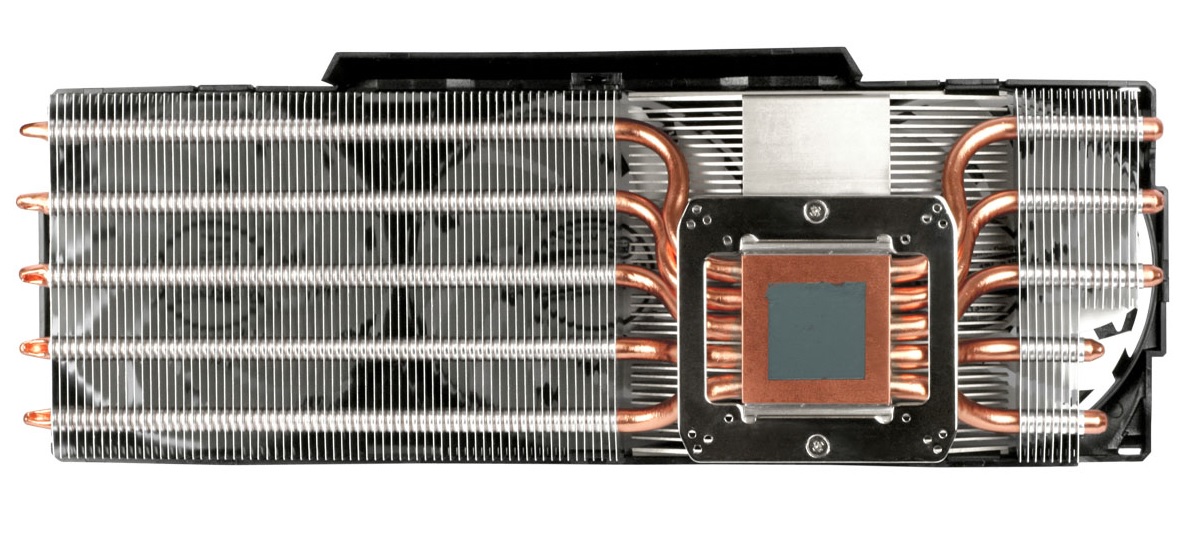

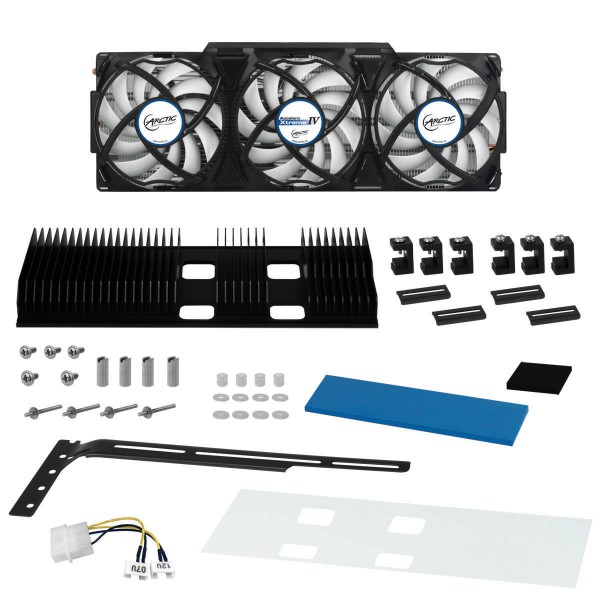

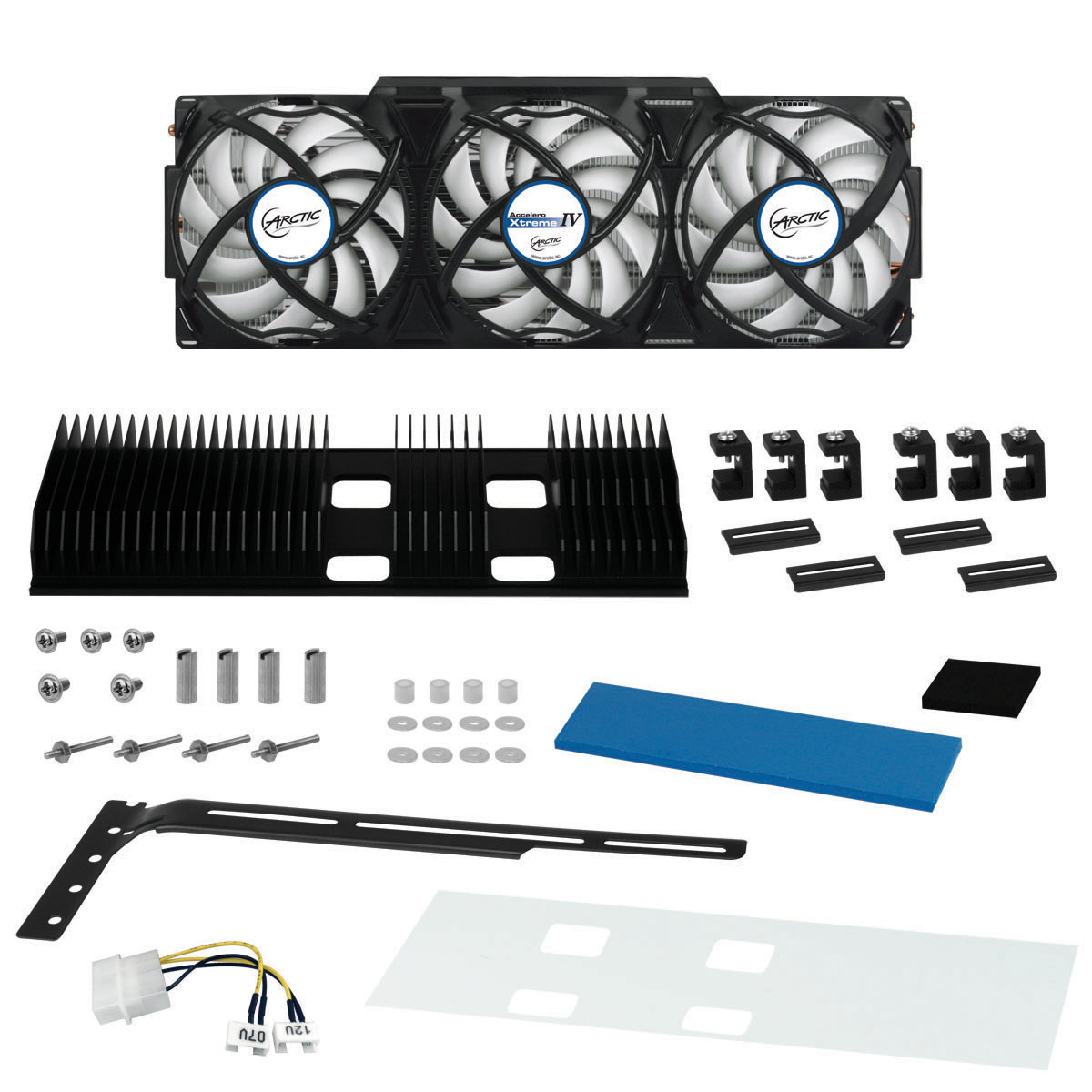

Както добре се вижда, основния радиатор почти не е претърпял промени спрямо предшествениците си. То няма и особена нужда, защото дори Xtreme Plus притежаваше повече от впечатляващи охлаждащи способности. Както вече стана дума, основната разлика идва от начина, по който се охлаждат “вторичните елементи” по платката. Ето какво представлява цялостната окомплектовка на Accelero Xtreme IV:
В комплекта получавате всичко необходимо, че да поставите този охладител на почти всяка една графична платка, налична в продажба в момента (и заслужаваща поставянето на подобен охладител). Синята топлопроводяща гумена лента всъщност представляват малки квадратни “pad”-ове, които ще трябва да поставите на съответното място върху задната част на платката, Но и за това ще стане дума на следващата страница.

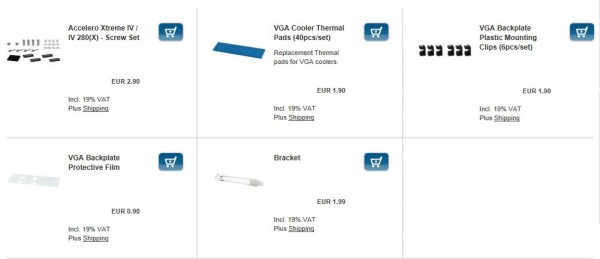

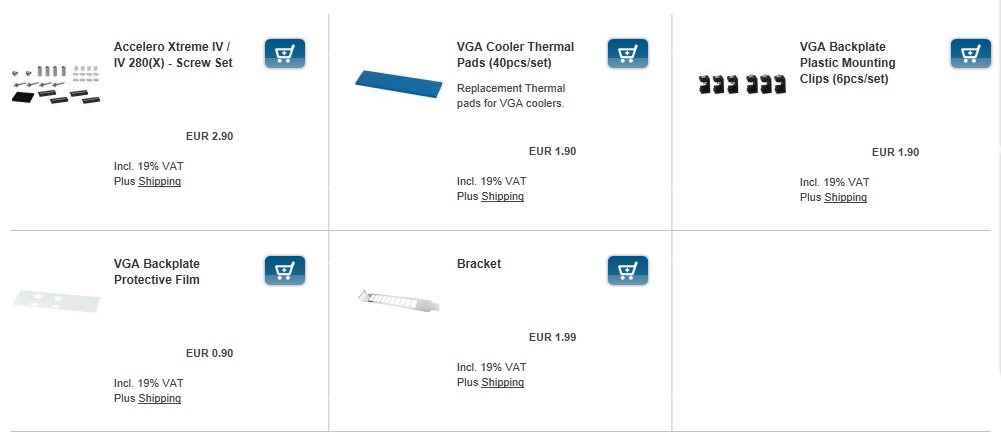

Впечатление прави, че изолиращата прозрачна планка е само една и при изрязването й в съответната форма за съответния графичен ускорител ще я направите неизползваема при евентуалното преместване на охладителя върху друга видеокарта. От Arctic са помислили и за това и на сайта си предлагат лесен начин да се сдобиете евтино с “резервни части” за охладителя:
Тук можете да намерите всичко – от прозрачната планка, до допълнителни топлопроводящи гумени “pad-ове, че дори и комплект винтове, ако ви се наложи да подменяте наличните. Цените за доставка са доста приемливи, а самите цени на аксесоарите са напълно достъпни. Това спомага за сравнително лесното и безпроблемно преместване на охладителя в бъдеще върху друг графичен ускорител.
Каква съвместимост предлага Accelero Xtreme IV що се отнася до графичните ускорители от последните няколко години:
– Nvidia GeForce:
GTX 980, 970, Titan (Black), 780 (Ti), 770, 760, 750 (Ti), 680, 670, 660 (Ti), 650 (Ti,Ti boost), 580, 570, 560 (Ti,SE), 550 Ti, 480, 460(SE), GTS 450, 250, 240 (OEM), GT 740
– AMD Radeon :
R9 290(X), 280(X), 270(X), R7 265, HD 8870, 7870(XT, GHz), 7850, 6970, 6950, 6870, 6850, 6790, 5870, 5850, 5830, 4890, 4870, 4850, 4830, 3870, 3850, 3690
Тук трябва да направим едно уточнение – При графичните карти Radeon R9 280/X, произведени преди месец февруари 2013 година може да се получи несъвместимост с охладителя Xtreme IV поради отстоянието на графичното ядро спрямо заобикалящата го фабрична рамка. Тези карти са изработени в стил “Radeon HD7970/HD7950”, а както добре се вижда, Xtreme IV не предлага поддръжка на споменатите два модела на AMD от близкото минало.
Да преминем към инсталирането на този графичен охладител върху една платка, която определено заслужава подобно внимание – референтна версия на Radeon R9 290X.
Всички страници от статията:
- По стъпките на Accelero Xtreme Plus
- Arctic Accelero Xtreme IV
- Инсталация на охладителя - една нелека задача
- Тестова платформа и резултати
- В Заключение
