Arctic Accelero Xtreme IV

В раздел: Ревюта, Ревюта, статии и ръководства от на 27.10.2014,
Страница от ревюто: 1 2 3 4 5


По време на тестовете, ние използвахме графичен ускорител Radeon R9 290X в неговата референтна версия. Като се има предвид какво може референтният охладител при работа с тази платка, тестовете дадоха доста очаквани резултати. А ето и как тествахме:

  • Тестовете се извършват на отворен стенд – поради факта, че след инсталация на охладителя Accelero Xtreme IV платката вече не можеше да се събере в тестовата кутия HAF-XB, решихме да направим тестовете на отворен стенд. Все пак създадохме въздушен поток около задната част на графичната платка, с което симулирахме наличието на въздушен поток в компютърната кутия. Не сме се старали да създаваме изкуствено високоефективен поток, чрез който да влияем на резултатите.
  • Методика на отчитане на резултатите – стойностите на температурата, които ще видите по-долу показват максималната работна температура на ядрото и VRM, която е достигната и поддържана за поне 15 минути времеви диапазон. Ако е имало минимални флуктуации на показанието в този диапазон, под внимание е взета максималната стойност.

Тестова система:

– Дънна платка: Gigabyte 990FXA-UD3
– Процесор: AMD FX-8370E
– Графичен ускорител: AMD Radeon R9 290X
– Памет: 8 GB GEIL Evo Veloce DDR3-2133
– Твърд диск: 240 GB Silicon Power V55 SSD
– Захранване: 1200W Tt Toughpower Grand
– Кутия – N/A

Тестови приложения и игри:

– Heaven Benchmark 4.0

Тестовете бяха проведени на открит стенд. Имайте предвид, че според Arctic е необходим адекватен въздушен поток в кутията, който да спомага на охладителя да върши своята задача ефективно. Ние създадохме изкуствен въздушен поток около охладителя посредством 120мм вентилатор, позициониран до картата, но не и директно върху радиатора. Максимална ефективност се постига при наличието на вентилатори поставени на страничния капак, обдухващи директно Xtreme IV със свеж въздух. Зададохме ръчно 60% RPM за въртене на трите вентилатора на Arctic поради неадекватната фабрична крива, която охладителя R9 290X разполага за фабричния си вентилатор. При 60% RPM на вентилаторите охладителя може да се нарече безшумен.

Резултати

Направихме няколко замервания за постигнати температури, като използвахме не само термокамера, но и външни термодатчици. Третото замерване бе стандартното – чрез вградените температурни датчици на самият графичен ускорител. Ето какви резултати постигнахме след 30 мин натоварване и стабилизиране на работните температури:

– Резултати от термокамерата

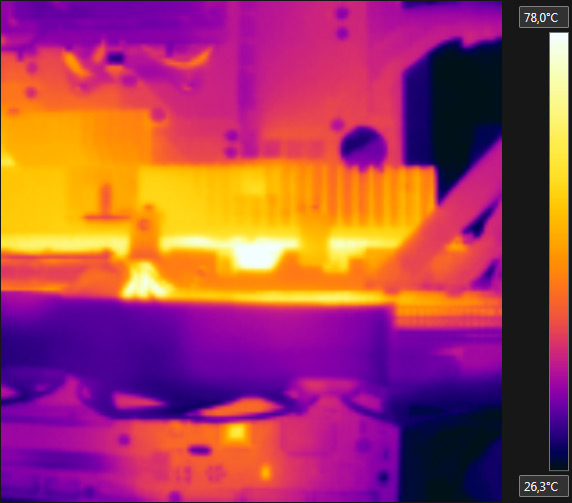

IR_0140

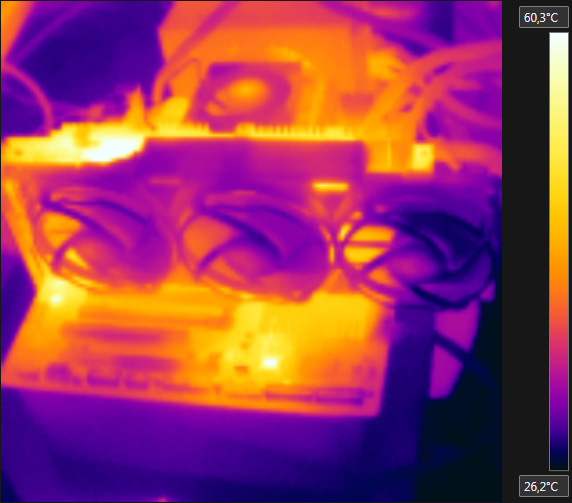

IR_0138

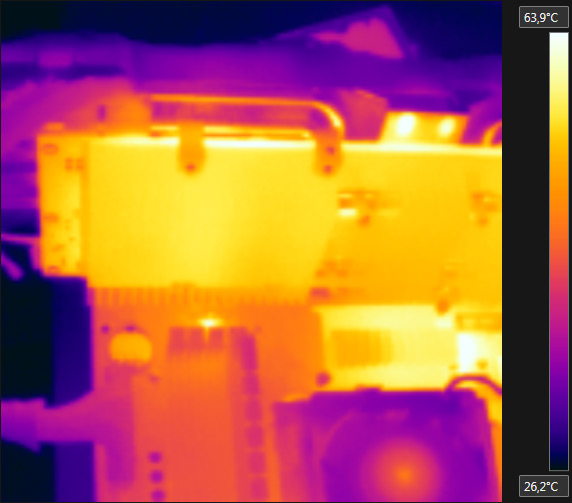

IR_0128

Добре се виждат резултатите от температурата на VRM – 84С. Доста прецизно “стреляхме” по един от VRM елементите с цел получаване на максимално точна температура. Както ще се види от резултатите при измерване с термодатчиците, температурата бе отчетена почти правилно. При споменатите 84С на самият чип, температурата на задния радиатор бе 56-57С.

– Резултати от външните температурни датчици

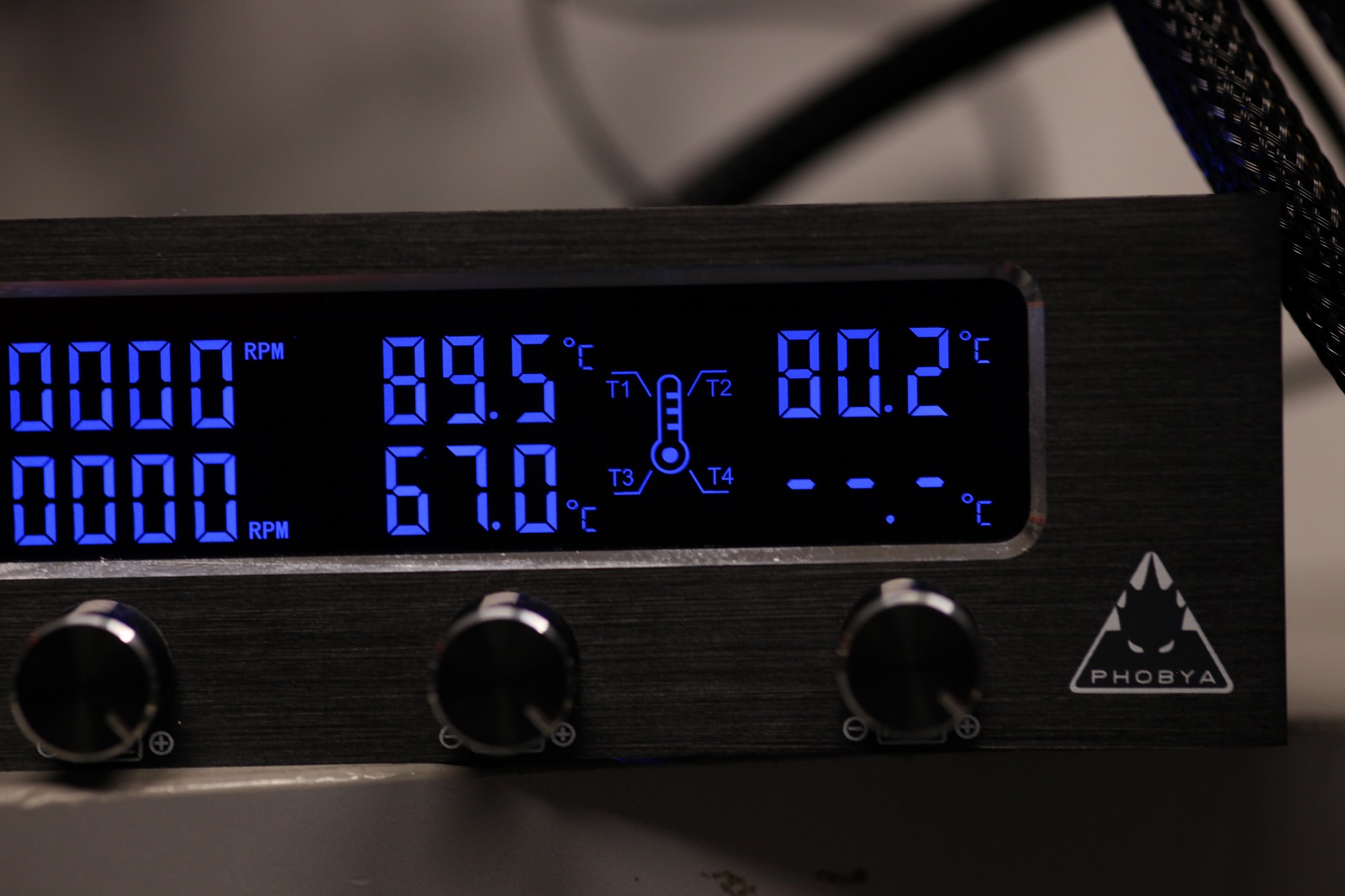

accelero_e_IV_external_termo

Т1 и Т2 показват двата термодатчика, залепени за два от най-горните и два от най-долните VRM чипове на 6-“фазното” захранване към графичното ядро. 89.5С е температурата на VRM елементите, които засякохме и с термокамерата (с ориентировъчно показание 84С). Що се отнася до долните два VRM елемента, при тях температурата бе малко по-ниска и отчетохме 80.2С. Що се отнася до T3, това е температурата на един от BGA чиповете памет.

-Резултати от вътрешните температурни датчици

При вътрешните температурни датчици отчетохме почти идентични стойности на VRM с тези, които видяхте при горните два метода – VRM-ите се колебаеха между 89С и 91С, докато графичното ядро се закрепи при стойност от около 75С. Както стана дума по-горе, тестовете се провеждаха при ръчно зададени обороти на вентилаторите на Accelero Xtreme IV на 60%.







Всички страници от статията:

  1. По стъпките на Accelero Xtreme Plus
  2. Arctic Accelero Xtreme IV
  3. Инсталация на охладителя - една нелека задача
  4. Тестова платформа и резултати
  5. В Заключение


Страница от ревюто: 1 2 3 4 5
