Z170X-Gaming G1 – най-доброто от Gigabyte

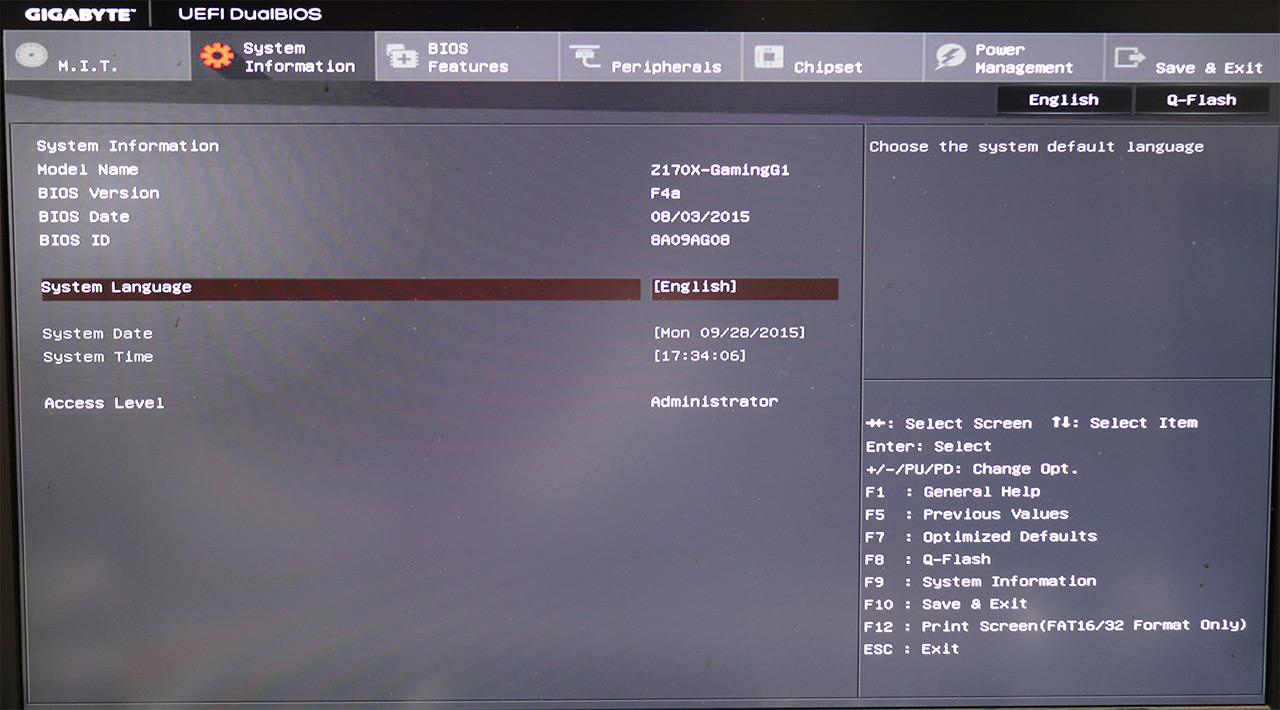

В раздел: Ревюта, Ревюта, статии и ръководства от Тодор Богданов (mollov) на 29.09.2015,Дойде ред да погледнем и BIOS-а на тази дънна платка, която предлага сериозни възможности не само на ниво хардуер, но и на ниво софтуер. BIOS-ът на Z170X-Gaming G1 е доста подробен, без да изглежда претрупан, като съвсем директно следва BIOS-организацията на различните настройки, позната от последните 2-3 години при дънните платки на компанията.

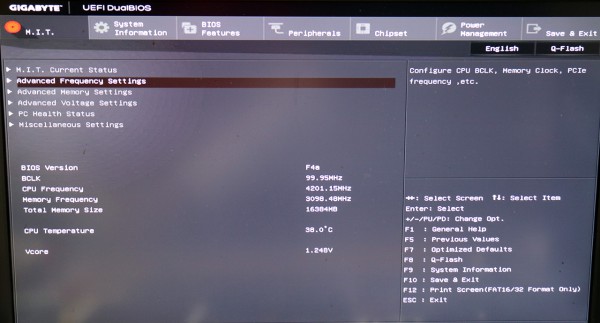

На нас лично ни допада използването на по-класически вид на менюто, без сериозни 3D “ефекти”, като основните таб-ове са ориентирани около конкретните функции на дънната платка и настройката им. Като цяло, както преди, така и сега, подменюто “M.I.T.” съдържа в себе си най-интересните настройки, от които най-вече зависи производителността на компютърната система.

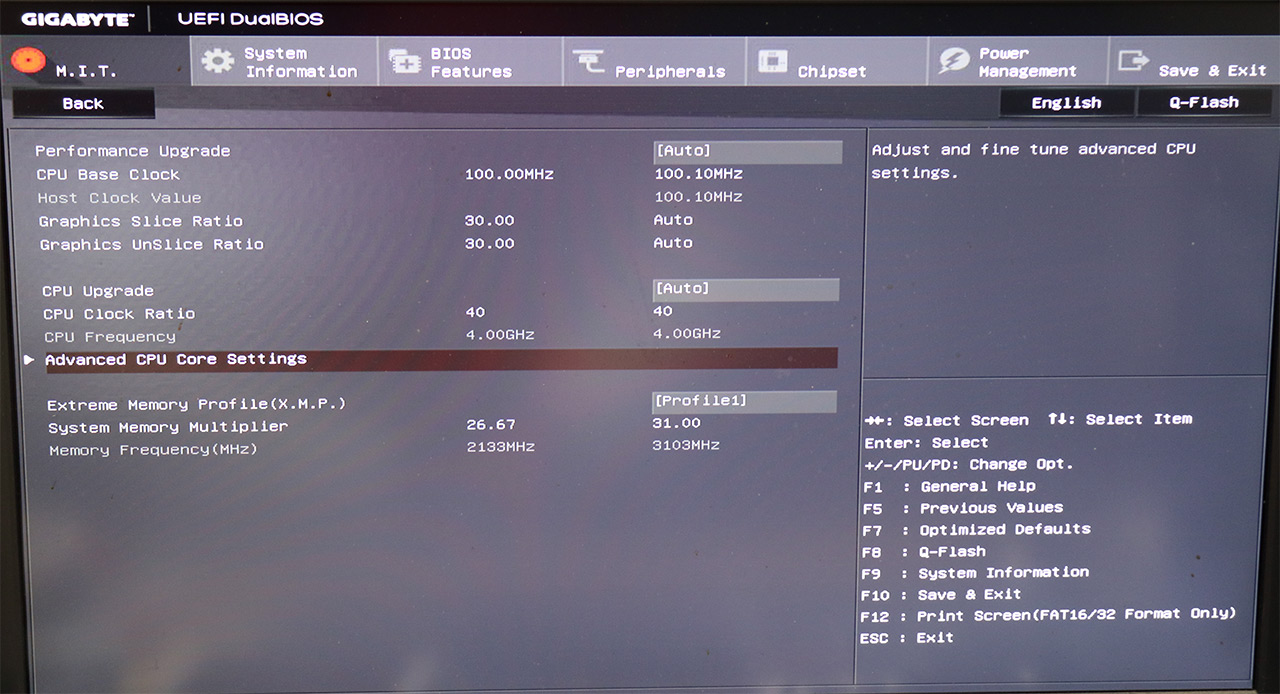

Едно от най-важните подменюта на M.I.T. несъмнено е “Advanced Frequency Settings”. Добре познатият изглед на основното меню за настройка на процесора, паметта и графичното ядро. Наред с него имаме и “Advanced CPU Core Settings”…

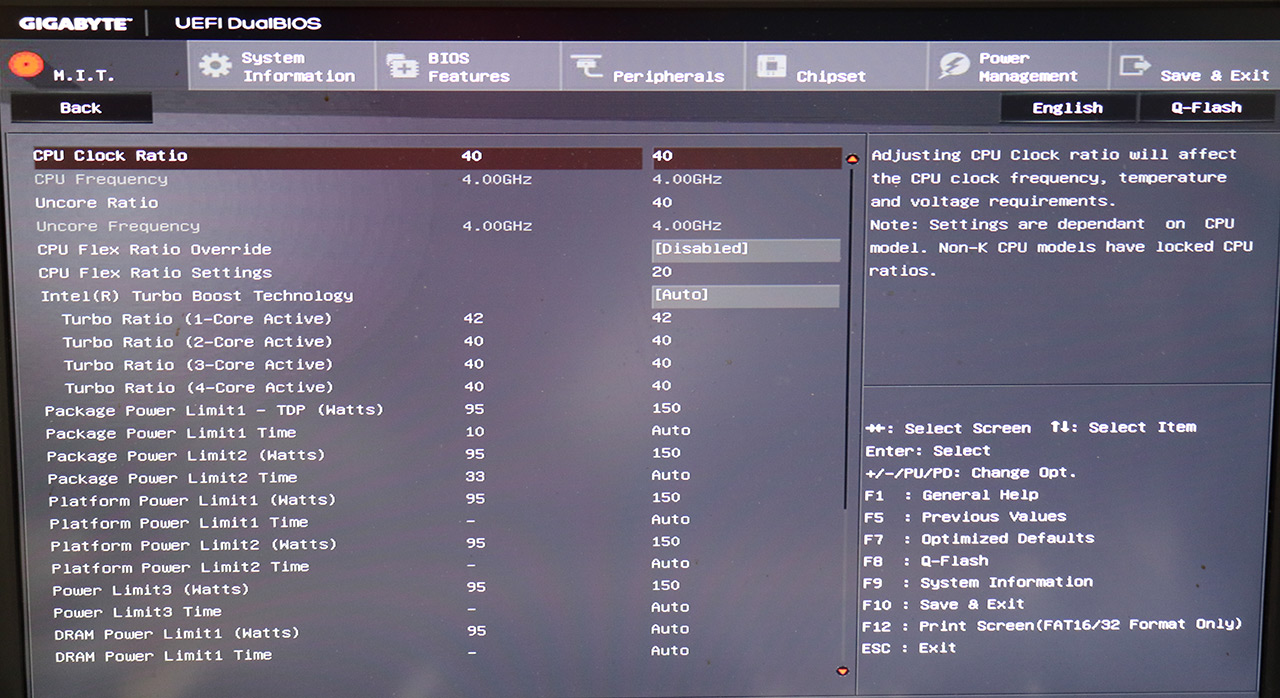

… където положението е станало още по-подробно с появата на процесорите Skylake, и поне при дънната платка Z170X-Gaming G1. Освен очакваните неща налице е и доста по-сериозен контрол върху Power Limit-а на процесора, като в нашият случай и желанието за овърклок сме направили някои корекции. Наред с възможността за регулиране на TDP-то на процесора е налице опцията да правите същото и за паметта DDR4.

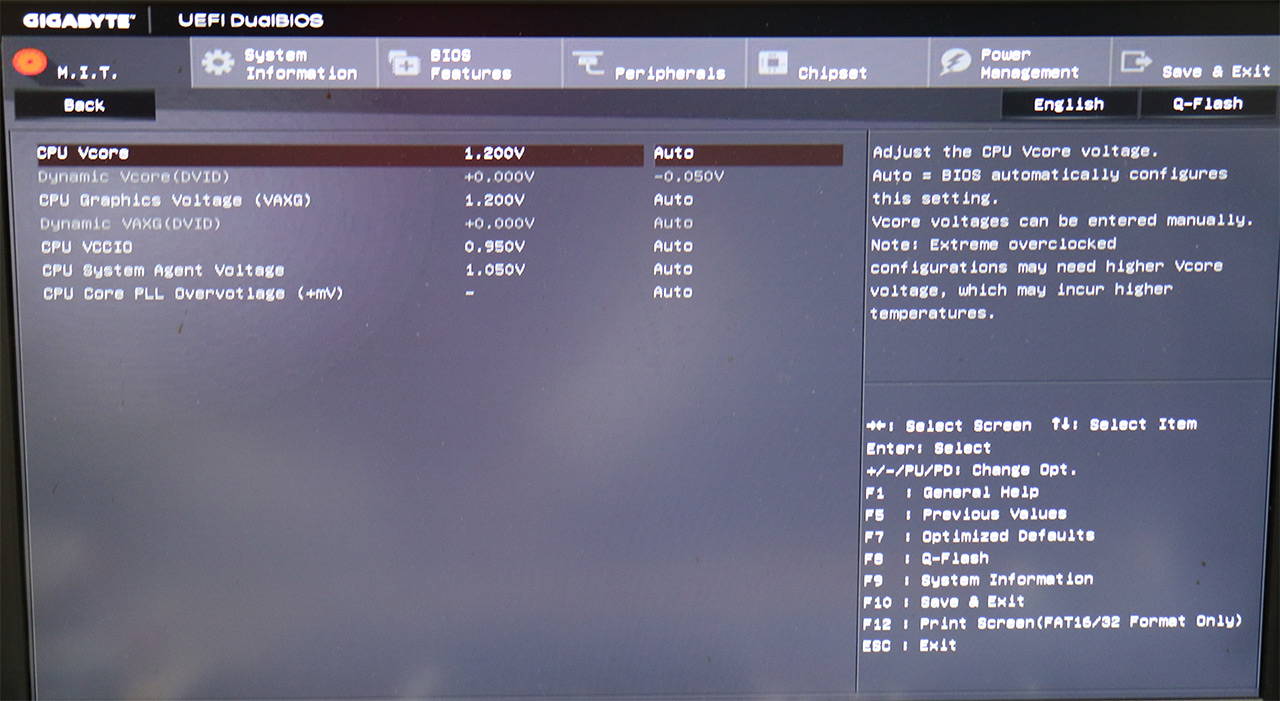

Корекцията на най-важните и основни напрежения също е с подробни възможности, като тук ни липсва нещо, което е налично при някои от платките на конкуренцията – възможността за “Adaptive CPU Voltage” или фиксирането на Vcore при натоварване на стойност, която потребителя сам избира. Z170X-Gaming G1 дава възможност за добавяне на допълнително напрежение (Dynamic Voltage) над номиналното, но този тип контрол е с доста неясна реализация. Като цяло настройката на CPU Vcore в режим “Normal” търпи автоматична промяна, в зависимост от честотата, на която работи процесора. Тоест BIOS-ът сам коригира “нормалното напрежение”, върху което вие добавяте динамичната компонента. Резултатът е ясен – човек трябва да знае какво прави и какво иска от тези настройки, че да получи вярната такава. В комбинация с липсата на адекватен софтуер, който правилно да засича реалното Vcore, подадено към процесора, овърклокът на CPU-то може да се окаже проблемна задача за някой не до там специализирал се в овърклока на процесорите на Intel потребител. Това може би е единственият минус, който можем да отбележим за тази дънна платка, поне с последната към момента версия на BIOS-а, F4a. Но да продължим към самите настройки на напрежение.

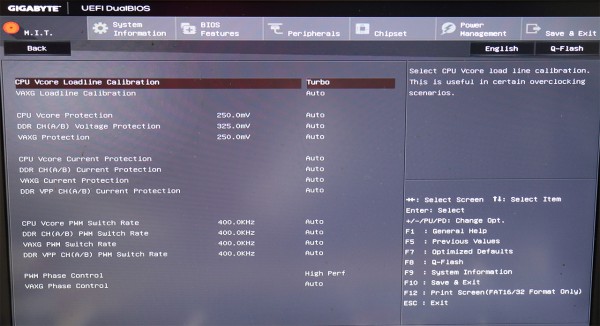

Loadline Calibration-а и PWM Phase Control са другите много важни компоненти при стабилизацията и подаване на напрежение към процесора и другите му подчинени елементи, като например графичното ядро, или пък паметта. В това подменю имате достъп и до други по-интересни настройки, като например защита от претоварване, или пък контрол върху самите VRM елементи. Все пак цифровото управление си има своите големи предимства.

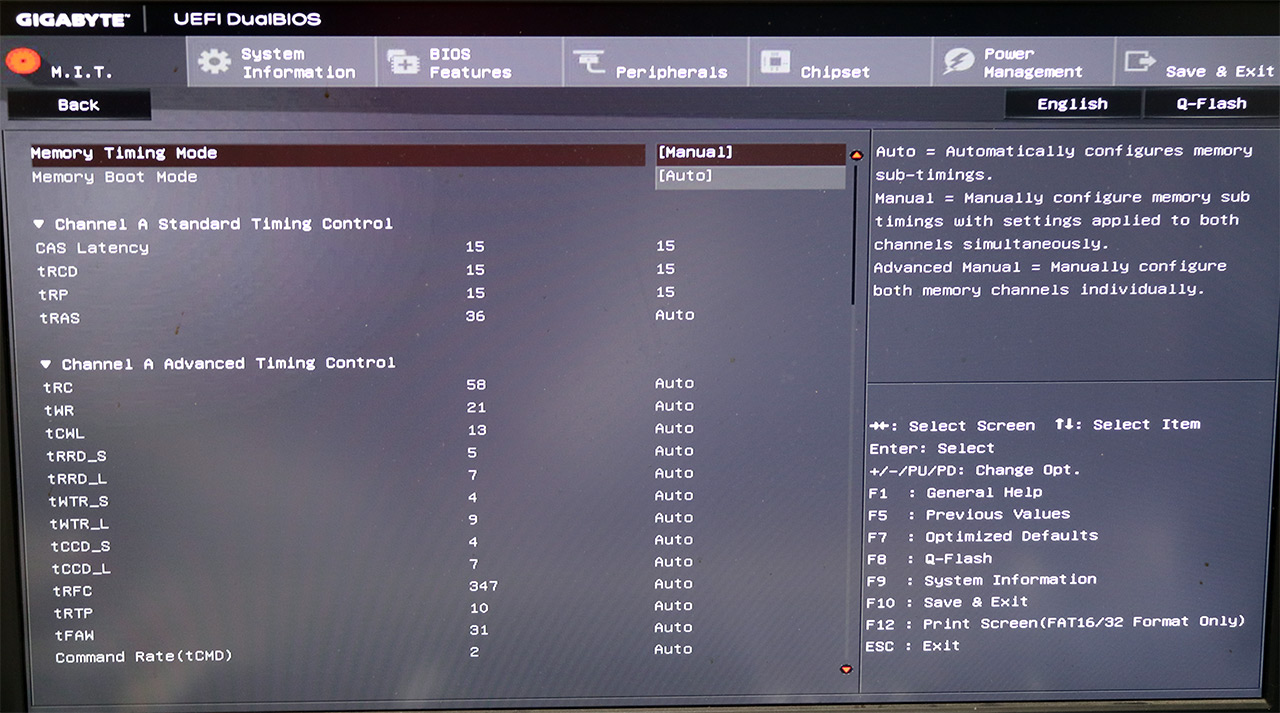

Настройките на паметта също будят удивление, защото веднъж излезли от опцията “Auto” или “XMP”, на потребителите им се дава възможността да ровичкат из “дълбините” на RAM паметта, и то доста сериозно. Честно казано това са опции, които трябва да се пипат само от наистина запознати с материята овърклокъри, като настройката XMP, в комбинация с корекции по някои от основните (и по-познати на широката публика) латентности могат да ви дадат доста добри ОС резултати.

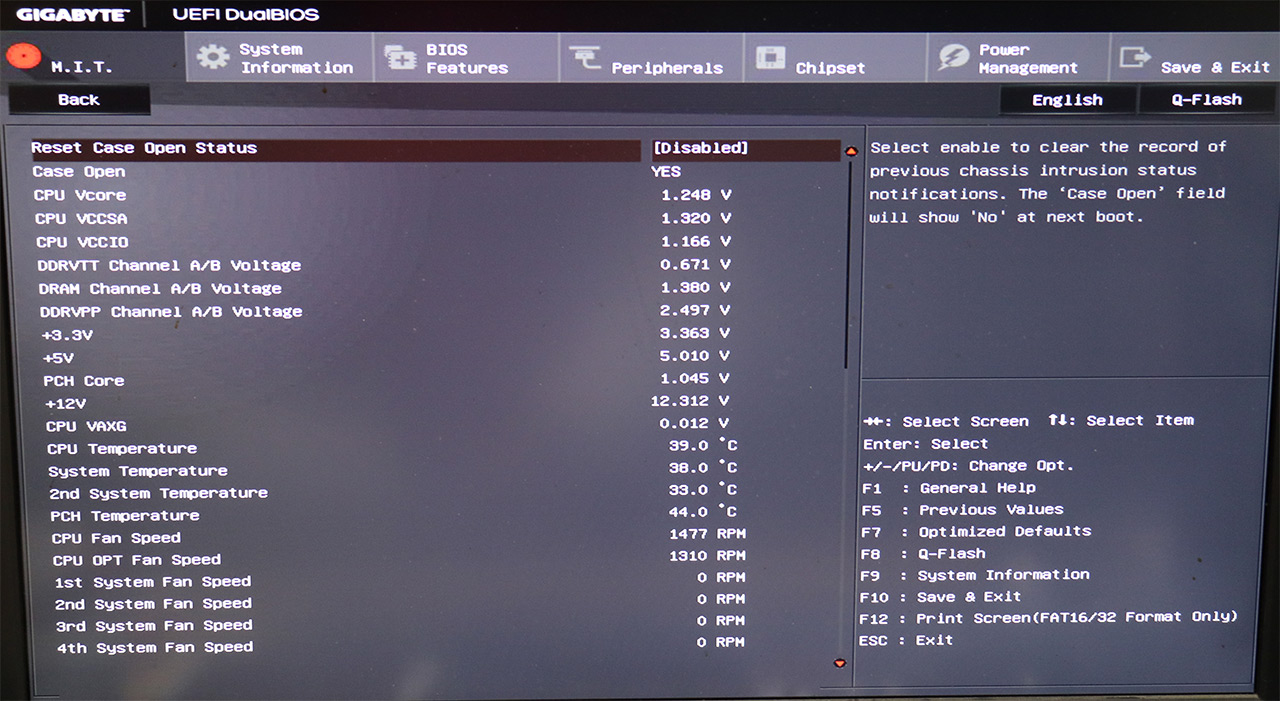

Няма да ви занимаваме с тези части от BIOS-а, които са напълно стандартни и отговарят за BOOT Order-а, или пък за настройката на SATA AHCI и прочие, но пък ще погледнем подменюто за мониторинг на системата, което наред с това дава и възможност за контрол над всеки един вентилатор, по отделно. Тук може би е едно от малкото места, където да можете да видите моментното Vcore т.е. неговата реална стойност, защото най-актуалните мониторинг програми в момента дават стойности между 0.344V до 2.000V, което разбира се изобщо не отговаря на истината.

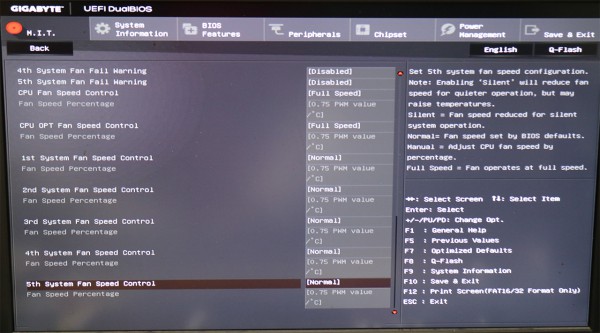

Всеки един от конекторите за вентилатори предлага собствен контрол, бил той автоматичен или ръчен. Това позволява за наистина финна настройка.

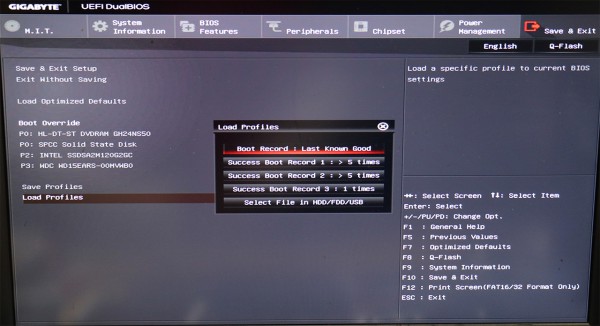

Всички тези сложни (и не толкова сложни) настройки могат да бъдат записани и в профил, което да ви помогне да правите различни тестови профили и такива, които да групират в себе си различен набор и комбинация от настройки.
