Z170X-Gaming G1 – най-доброто от Gigabyte
В раздел: Ревюта, Ревюта, статии и ръководства от Тодор Богданов (mollov) на 29.09.2015,Продължаваме с подробностите около флагманската дънна платка на Gigabyte с чипсет Z170, като споменатото досега съвсем не обхваща всичко, което може да се каже за Z170X-Gaming G1 и неговите особености. И макар мрежовата поддръжка, звуковият процесор и силовите елементи отговарящи за CPU-то да са едни от най-важните, при Z170X-Gaming G1 не само те са с много високи показатели. Поддръжката на твърди дискове, SSD и подобни устройства също може да се каже, че е от висок клас.

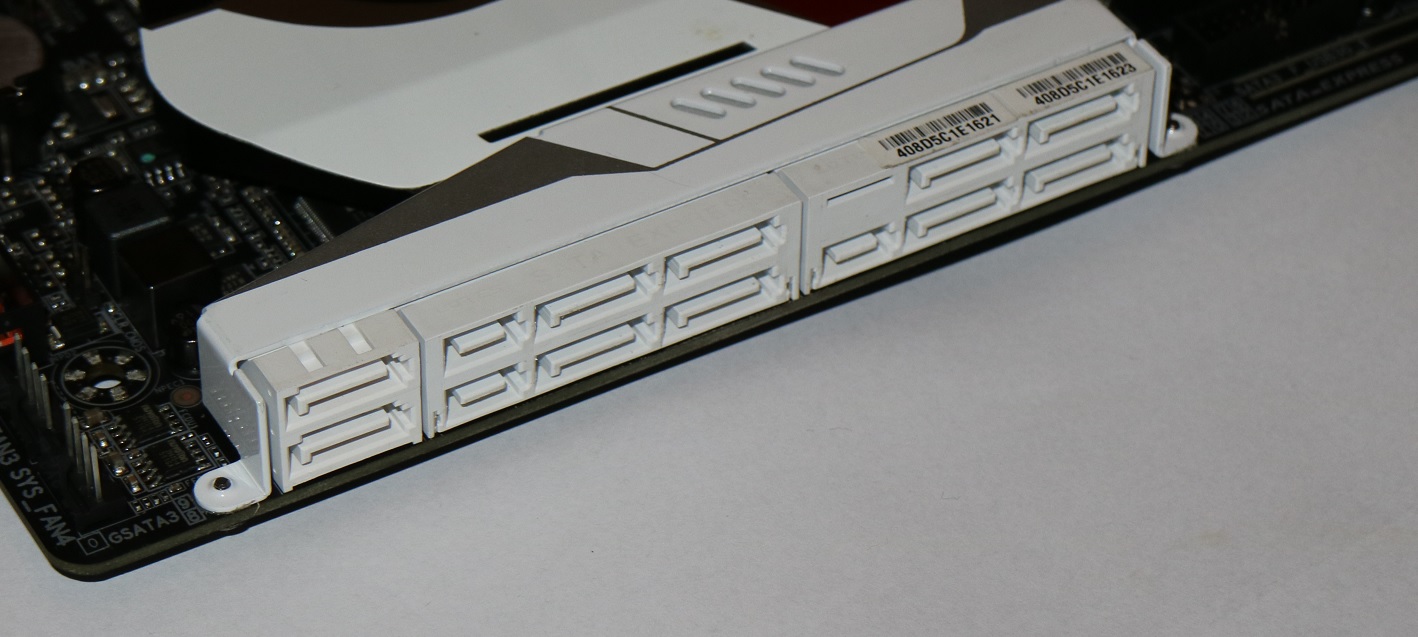

Повечето съвременни дънни платки за платформата Intel (чипсети 100 и X99) предлагат добиващият все повече популярност сокет M.2 за свързване на съвместими устройства за съхранение на данни. При Z170X-Gaming G1 понеже всичко е по много са налице не един, ами два такива сокета M.2. Наред с няколкото конектора SATA 6 GBps и възможността за свързване на до три устройства за SATA Express, тази дънна платка наистина предлага сериозен набор от “HDD”-ориентирани портове и сокети, което да даде не само свободата, но и опцията за създаване на какви ли ние “дискови” конфигурации.

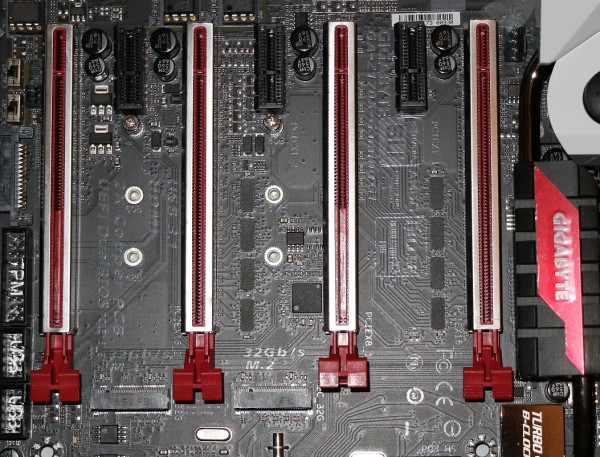

На снимката до двата M.2 се виждат и четирите подсилени слота PCI Express. Няма шега, няма измама, подсилването е чрез планки от неръждаема стомана. Що се отнася до самите слотове, чрез PLX контролер 16-те връзки PCIe от процесора се мултиплицират до 32 връзки за максимална QUAD Crossfire/SLI конфигурация х8 + х8 + х8 + х8, разбира се по спецификацията PCI Express 3.0.

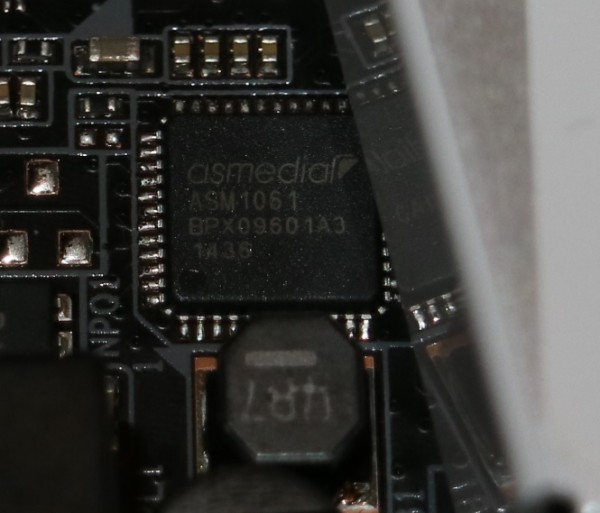

Наред със заложената в чипсета Z170 поддръжка на SATA 6 GBps, от Gigabyte са добавили и два контролера на ASMedia, които дават още четири SATA 6 GBps. Ако и това не е достатъчно, може би допълнителната Add-in карта за “M.2-to-U.2” конверсия и поддръжка на Intel 750 SSD NVM Express вероятно ще демонстрира, че Z170X-Gaming G1 определено е със сериозни “залежи” от нови технологии.
Споменавайки допълнителни контролери и добавена поддръжка, Renesas водят по точки пред ASMedia със своите общо 7x USB 3.0/2.0, като повечето от тях са достъпни чрез конектори на дънната платка за разширителни кабели. В комбинация със стандартните четири USB 3.0 от самият чипсет, новата Z170X-Gaming G1 предлага над 10 порта USB 3.0. И това не е всичко, защото от GB са се погрижили тази дънна платка да поддържа и USB 3.1 чрез конектор Type-C.

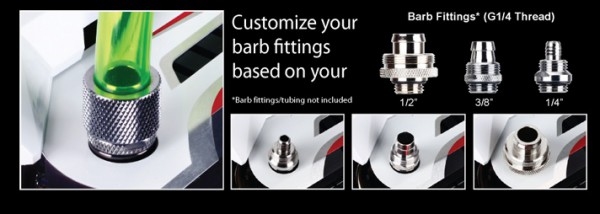

Макар да е по-скоро свързано с VRM елементите на процесора, охладителят на тези VRM-и може да бъде погледнат като съвсем отделен елемент на дънната платка. Макар че налице да са доста големи радиатори, свързани помежду си с топлинна тръба, от GB са решили, че добавянето на воден кръг е нещо съвсем логично. Така феновете на водното охлаждане могат да свържат и чипсет/VRM охлаждането на дънната платка към водният кръг на компютърната система.

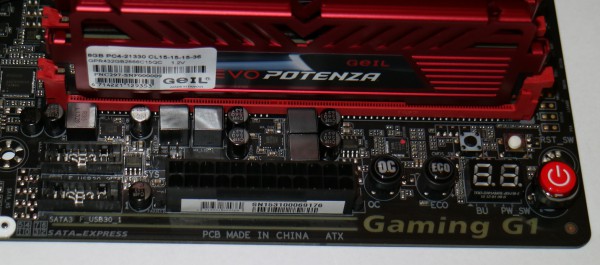

Въпреки че това не е OC/SOC платка, Z170X-Gaming G1 притежава някои от отличителните характеристики и особености на споменатите овърклокърски модели, като например контактни повърхности за замерване на някои от най-важните напрежения на процесора, графиката, паметта и т.н. Налице са също бутони OC и диагностичен LED, които дават още повече комплексност на и без това много сериозно екипираната дънна платка на Gigabyte.

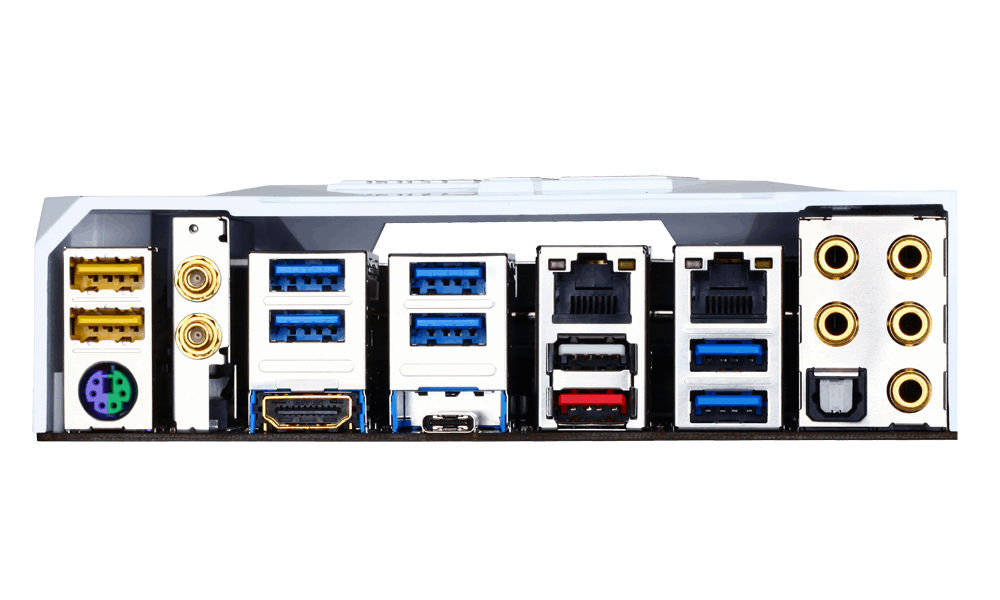

A това е т.нар. “заден панел” на Z170X-Gaming G1. Малко неочаквано за нас, но от GB са запазили вече доста остарелият конектор PS/2, в който по желание може да се включи както клавиатура, така и мишка. Всички останали конектори, обаче, са съвсем съвременни – от няколкото USB 3.0, до позлатените аналогови изходи за аудиото, та до двата Wi-Fi и супер новият конектор USB 3.1 Type-C. Прави впечатление, че всичко това е довело до икономия на видео конектори, като налице е само HDMI. При този клас платка и високият клас ориентиране към супер мощни геймърски машини и дори работни станции, обаче, едва ли някой ще се интересува всъщност колко точно видеоизходи се намират на задният панел на Z170X-Gaming G1.
