Z170X-Gaming G1 – най-доброто от Gigabyte

В раздел: Ревюта, Ревюта, статии и ръководства от на 29.09.2015,
Страница от ревюто: 1 2 3 4 5 6

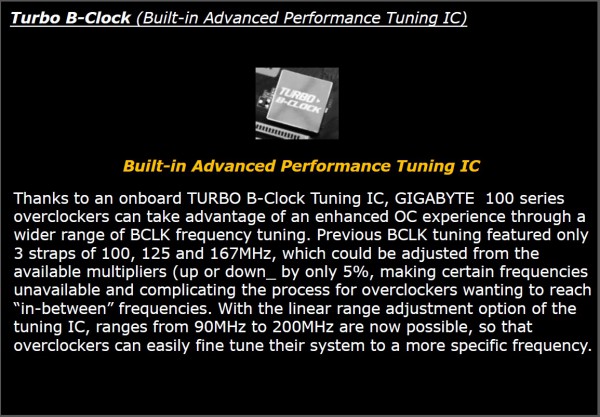

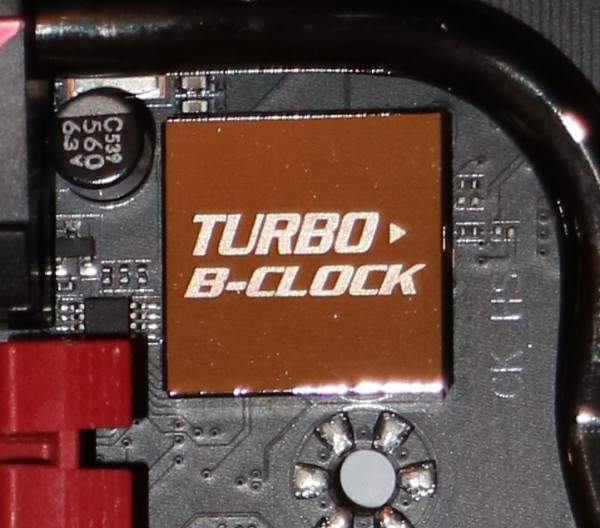

Да си дойдем на думата… Всъщност, макар тази платка да не е изрично някой от вариантите OC/SOC, при нея е помислено доста сериозно на тема овърклок. Това е една от малкото платки, които притежават отделен контролер, който се грижи за овърклока по “FSB”, а именно Turbo B-Clock:

turbo_b_clock

turbo_b_clock_2

Това нововъведение от страна на Gigabyte би трябвало да спомогне един доста труден аспект при овърклока на процесорите на Intel – повишаването на честотата на bclk над 102-105 MHz, което бе нещо като ограничение до момента. Наличието на Turbo B-Clock би трябвало да преодолее този проблем, като в комбинация с промените при чипсета Z170X и разделянето на основните честоти за PCIe, SATA и прочие от bclk ще позволи за постигането на много по-висока честота bclk и от там овърклок на процесора по “системна шина”. Какво се получава реално?

z170x_fsb_115

Овърклокът по системна шина е отново постижим. Не ви трябва да се опитвате да направите 125 MHz, или 166 MHz, а можете да се занимавате и с по-конкретни и специфични стойности. В нашият случай сравнително лесно постигнахме стабилни 120 MHz при адекватна честота на самият процесор (а не постигането на 166 MHz “FSB” с множител х15), като в случая както се вижда използваме процесор Core i7-6700K (предоставен от ASBIS Bulgaria, защото Intel просто нямаха тестова бройка за нас… в рамките на първият месец след анонса на Skylake… нито пък имаше Haswell, преди 2 години, но това е една вече поостаряла тема на разговор). Овърклокът по шина с процесорите Skylake-K е лесен, но всички останали чипове, които не притежават “овърклокърският суфикс” K за съжаление няма да получат тази възможност. Това е вярно за всичките платки с чипсет Intel Z170, като в конкретният случай на Gigabyte не можем да потвърдим дали това е така, поради липсата на такъв чип (Core i5-6600, например). В най-скоро време, когато е налице възможност, ще проверим и тази опция. Друг е въпросът за реалната полза от овърклок по bclk, когато е налице отключен множител…

Така или иначе, клок по bclk е нещо, което занапред може би ще има по-реална полза и дори ще може да се прилага и при тези чипове, които имат заключен множител. По-важното обаче е да разберем как се клокват процесорите Skylake и как се охлаждат при тези овърклокнати честоти. За целта използвахме нашият представител на “средния клас AIO водни охладители”, Antec Kuhler 620, а процесорът бе споменатия по-горе Core i7-6700K.

6700К_5000

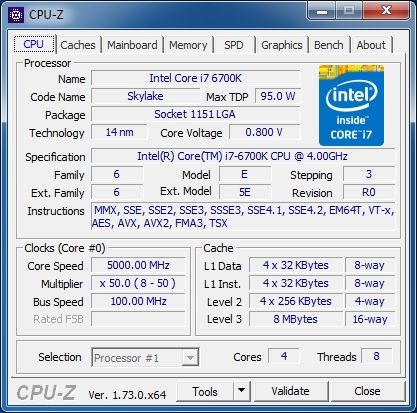

Всъщност, на снимката по-горе се вижда, че 4600 MHz бяха нещо сравнително лесно, изискващо напрежение от около 1.3V. При напрежение около 1.35V чипа се закрепи на 4.8 GHz, и работеше доста стабилно, ако трябва да сме точни. При тази настройка, обаче, налице е нужда от по-сериозен охладител, който с по-ефективната си работа да може да ни предложи и няколко градуса по-ниска работна температура (т.е. евентуално под 90С в режим на пълно натоварване на CPU-то). Тези 5 GHz бяха постигнати при напрежение от около 1.4V, като машината зареждаше Windows без проблеми, но за по-сериозна стабилна работа под товар и дума не можеше да става, защото процесора прегряваше много бързо.

Макар да не можем да наречем този процесор “представителна извадка” за овърклок възможностите на Skylake, той е пример за доста приличният ОС потенциал, който това поколение чипове на Intel притежава. В случая обаче трябва да обърнем внимание и на стабилната работа на дънната платка Z170X-Gaming G1, която без никакви проблеми следваше нашите “наставления” по настройката на процесора. Силната VRM имплементация също оказа положително влияние.
