ASRock X99 Taichi
В раздел: Ревюта, Ревюта, статии и ръководства от Тодор Богданов (mollov) на 14.10.2016,Още на пръв поглед се вижда, че това ще е един по-специален модел дънна платка от компанията ASRock, при който е наблегнато не само на подбора на качествени компоненти, но и на визията, която да отличи ASRock Taichi не само от останалите модели на компанията, но и от конкуренцията. Освен всичко друго, от ASRock са загатнали идеята на самата платка още с нейното моделно име – Tai Chi. Това е китайско бойно изкуство, което освен своите защитни бойни техники проповядва и здравословен начин на живот. Най-общо казано, компанията-производител съвсем недвусмислено загатва, че дънната платка Taichi е направена да е боец. Според ASRock “Taichi” представлява философската страна на абсолютният и безкраен потенциал. За ASRock това е най-доброто им предложение за солидна дънна платка с много лесен начин на употреба… общо взето – най-доброто, особено взимайки предвид цената, на която компанията предлага Taichi.

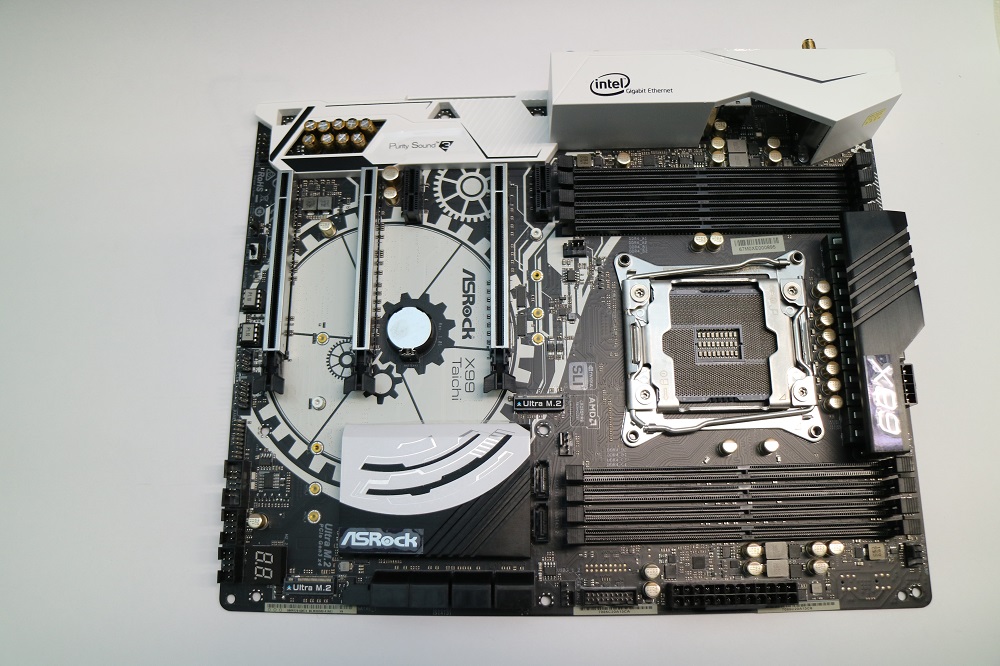

Едно нещо поне е сигурно – индивидуалността и уникалността на ASRock Taichi се забелязва директно, дори и без да гледате самата дънна платка в ръцете си. Цветовата гама и изрисуването на PCB-то, в комбинация с защитните планки при аудиото и “задния панел” на платката демонстрират една уникалност, която е присъща само на най-добрите предложения за дънна платка (и не само) през последните няколко години. За първи път виждаме реалното използване на батерията на BIOS-а като компонент от дизайна на платката, но пък е съчетано с всичко около себе си по много деликатен начин. Самото PCB

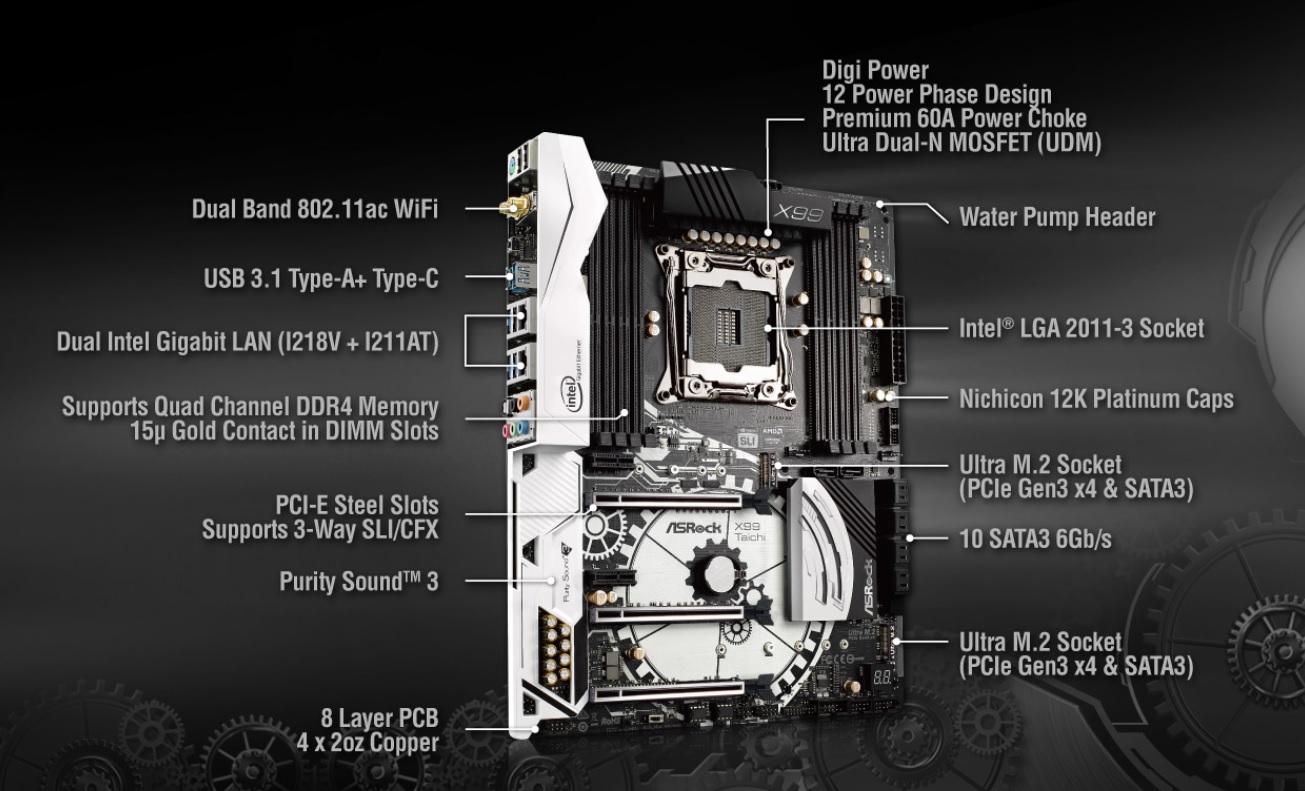

Да погледнем сега към основните спецификации на ASRock Taichi:

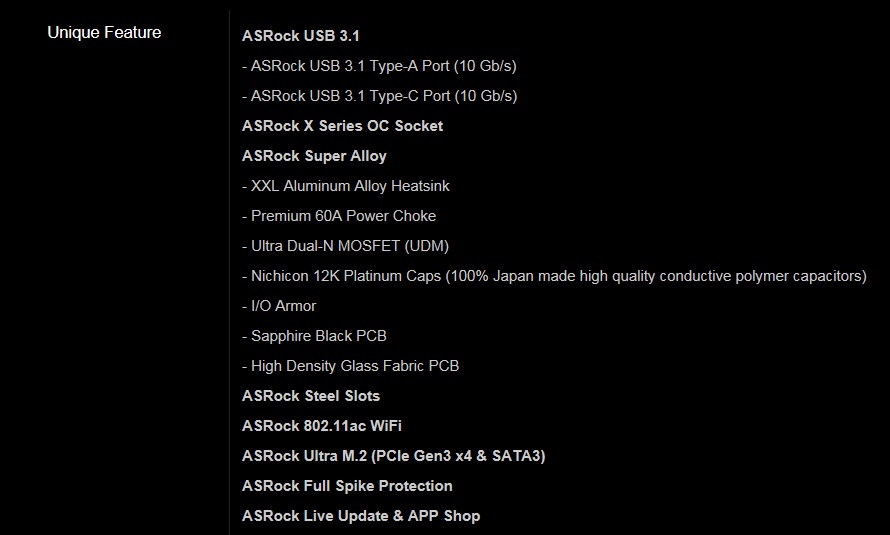

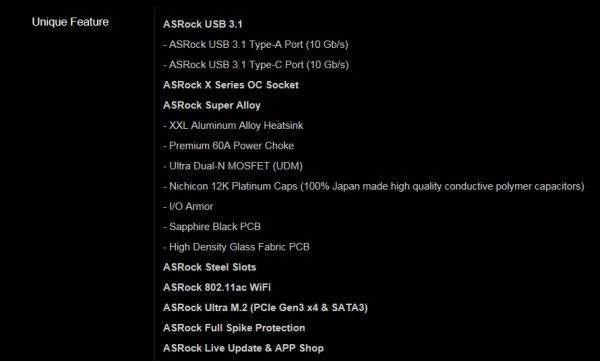

Да, това не е точно изреждане на всички портове, слотове и прочие по дънната платка, но определено можем да го наречем “основни спецификации” на ASRock Taichi, защото показва наистина важните неща като компонентна база. Ето и какви са уникалните черти на Taichi, поне според ASRock:
ASRock определено се гордеят с факта, че притежават подсилване на слотовете PCIe, вградено Wi-Fi AC, доста приличен радиатор на MOSFET-ите по силовото подсигуряване на процесорните VRM, 12K кондензатори Nichicom, както и разбира се поддръжка на Type-A и Type-C USB 3.1. Това последното прави доста впечатление… не, че останалите неща са често срещани.
Извън всичко това можем да споменем поддръжка на цялата гама процесори Intel Haswell-E и Broadwell-E за Socket LGA2011-3, включително и процесорите Xeon с до 18 ядра. При паметта са налице 8 слота за до 128 GB DDR4 при наличието на процесор Core i7 и до 256 GB при поставен в Socket LGA2011-3 чип Xeon.

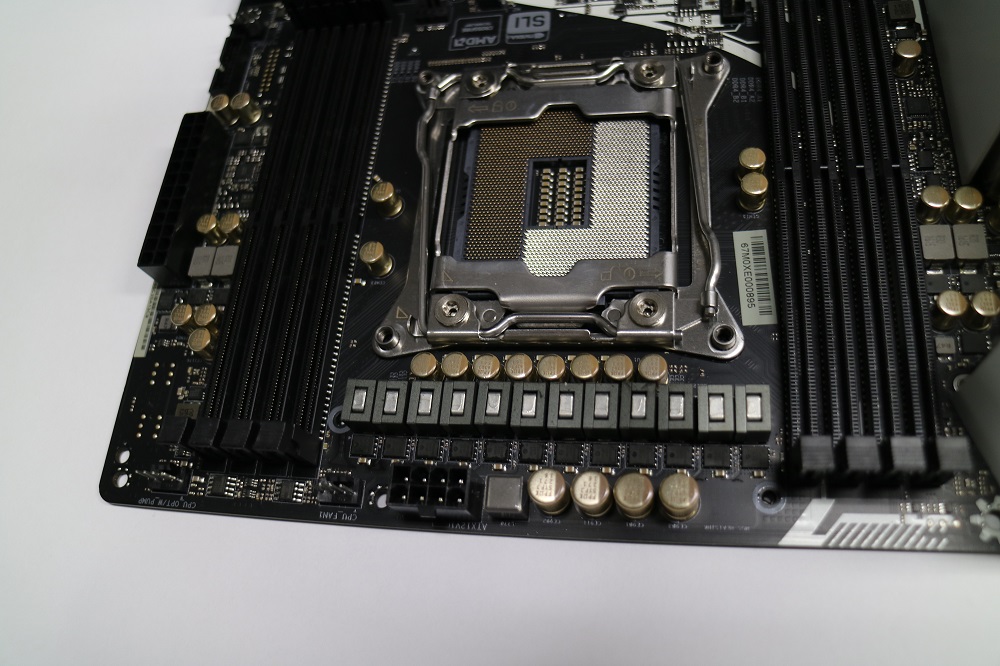

При X99 Taichi на ASRock е подходено по-скоро силово към елементите по VRM, отговарящи за процесорното захранване, което е доста “12”-ориентирано. Използват се Fairchild FDMS3668S DUAL-N транзистори за всяка “фаза”, в комбинация с 60А дросел, разделени в две групи по 6-“фази”, управлявани от 12-“фазен” контролер. Тук от ASRock са добавили и 12K позлатени кондензатори Nichicon, за да бъде всичко това с висока ефективност и добри резултати не само при нормална работа, но и особено след овърклок. Радиаторът над мосфетите е наименован от ASRock като XXL Aluminum Alloy, а според нас върши своята работа доста умело, дори и при по-сериозни натоварвания. Радиаторът контактува чрез термолепенка, а захващането му е стабилно, посредством винтове.
На горната снимка се вижда и един 4-pin PWM конектор за вентилатор, намиращ се най-вляво – този конектор реално не е просто стандартен 4-pin PWM за свързване на вентилатора на процесорният охладител. Това е специализиран конектор за свързване на AIO водни охладители с по-висока консумация заради наличието на водна помпа и прочие вентилатори.

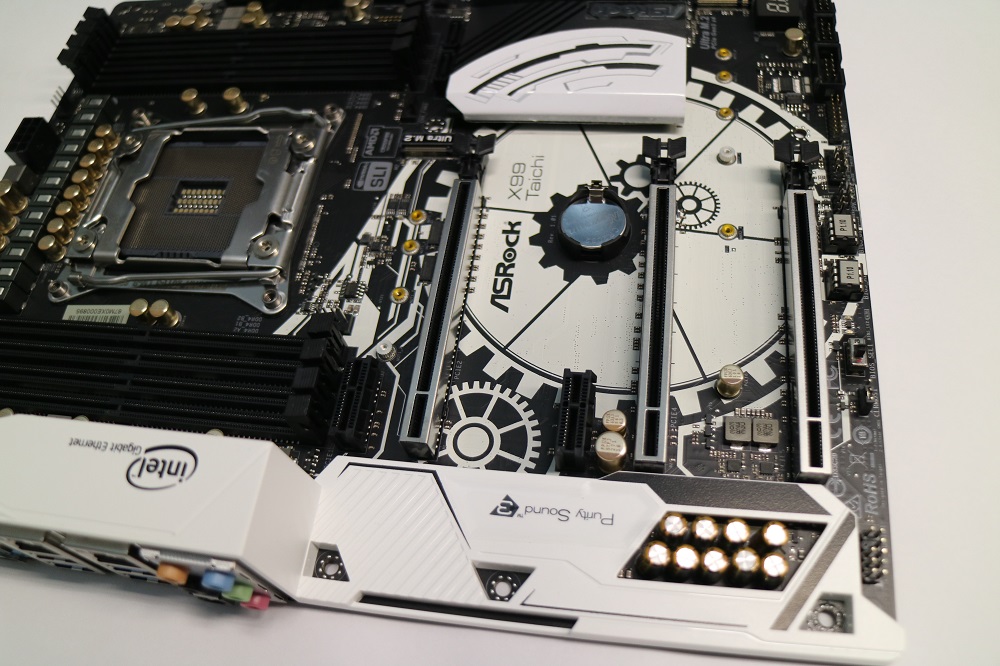

Със стабилно захващане може да се похвали не само радиаторът XXL Aliminum Alloy – трите слота PCIe x16 също имат на какво да се “облегнат”.
От ASRock са предвидили метални “рамки” за всеки един от трите слота, което ги прави много по-устойчиви на “злоупотреба” и на тежки графични карти. Разпределението на слотовете е доста интересно, като от ASRock не са поставили първият слот PCIe x16 на позиция “1” т.е. най-близо до процесора, което позволява за по-безпроблемно инсталиране на 140мм+ охладители за процесор. Що се отнася до електрическата конфигурация на трите слота, то те могат да работят в режим х16+х16+х0, както и х16+х8+х8. Ако е налице процесор Core i7 5820K, например, със своите “само” 28 връзки PCIe, тогава при инсталиране на три графични ускорителя конфигурацията на трите слота автоматично преминава към х8+х8+х8.
