ASUS GTX560 Ti DirectCU II TOP – една по-различна GTX560 Ti

В раздел: Ревюта, Ревюта, статии и ръководства от Тодор Богданов (mollov) на 8.02.2011,

1. ASUS ENGTX560Ti DCII TOP2. Охлаждане и Овърклок3. Тестова система и приложения4. Резултатите5. Заключение

Споменахме вече охлаждането, а ако трябва да сме честни, то е първото нещо, което би трябвало да ви направи впечатление, когато видите тази карта. Двата големи вентилатора подсказват за сериозен въздушен поток и ниски температури, удобни за дълги часове стабилна работа, в комбинация с тих режим на функциониране дори под товар. Самото охлаждане се състои от две части – основен алуминиев блок, който се намира над графичното ядро и получава част от топлината, отделена от ядрото. Единият вентилатор се грижи за тази страна на охлаждането. Алуминиевият блок също така контактува и с трите топлинни тръби, които от своя страна са в директен допир с GF114 – от тук и наименованието DirectCU. Трите тръби завършват в допълнителен алуминиев радиатор, който се обдухва от втория вентилатор. Така да се каже, двете перки се грижат за своята част от охлаждането, а сумарното постижение е графичен чип, който трудно преминава границата от 65С под товар, дори и след овърклок. Странно е решението на ASUS да не включат и паметта към елементите, който се охлаждат ефективно, но явно всичко е било добре премислено. Това може да се каже и поради интелигентно поставените ограничители на въздушния поток, които отвеждат струята така, че да обдухва радиаторите ефективно и да не се получават големи загуби на потока чрез разсейването му около платката. В резултат имаме една много тиха графична карта, която трудно можете да различите, че се охлажда от два вентилатора.

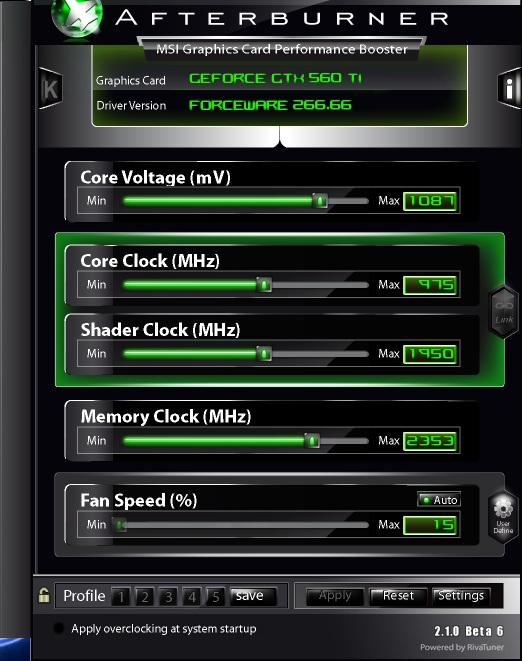

Стигнахме и до момента, когато ще говорим за овърклок. Трябва да отбележим, че такъв вече е наличен, приложен фабрично – 77 MHz за GPU-то и 200 MHz за паметта. Напрежението на GF114 също е завишено – вместо стандартното 1.000 V, при тестовата платка бяха заявени 1.037V (при някои бройки достига до реални 1.06V). Начинанието стартира от ниво 900 MHz GPU и 4200 MHz за паметта, и що се отнася до ядрото, бързо завършва. Без да повишаване напрежението на чипа, 950 MHz бяха последната стабилна честота, преди да започнат проблемите със зависвания в игри. За сравнение можем да кажем, че референтната GTX560 Ti също достигна 950 MHz без повишаване на Vgpu, но при нея стандартното бе 1.000V. Достигнатите 950 MHz обаче бяха и най-стабилните, които постигнахме. След завишаване на Vgpu (чрез Smart Doctor или MSI AfterBurner), ядрото се “нави” на още 25 MHz за 975 MHz при напрежение между 1.075V и 1.1 V, но трябва да спомена и факта, че стабилността не бе 100%. За 1000 MHz дори не можеше да се помисля. Що се отнася до паметта, при нея нещата се развиха малко по-добре. От номиналните 1050 MHz или 4.2 Gbps, след известно количество тестове достигнахме и до 1175 MHz или 4.7 Gbps. Донякъде паметта отсрами ядрото, поне при нашата бройка GTX560 Ti DCII TOP.

Как бяха температурите по време на овърклок? Чудесни, може да се каже. Ядрото не достигаше до 70С дори и при максималните нива на зададени честоти и напрежение 1.100 V, което е достатъчно показателно. В типичния случай се получаваше следното – температурата на GPU достига 55С, след което двата вентилатора започват да се развъртят доста по-сериозно, достигайки около 50% от капацитета си при 62С – 63С и положението “замръзваше” в този си вид. Температурата не се покачваше повече, а нивото на шум при 47%-48% натоварване на вентилаторите бе много ниско.
